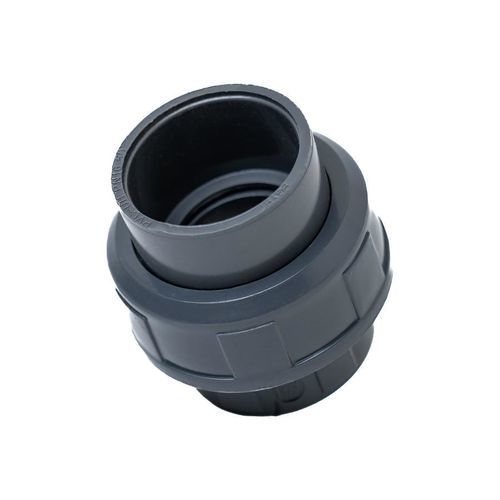

Manchon autobuté de couplage UN83 series

unionen PVC-Ude joints toriques

Présentation du produit
Le UN83 est une union avec joint torique destinée aux réseaux de tuyauterie sous pression en U-PVC. Ce raccord lisse impérial offre une liaison démontable et étanche entre tuyaux ; l'étanchéité est assurée par un joint torique dédié. Le produit fait partie de la gamme U-PVC PRESSURE FITTINGS et est disponible en plusieurs dimensions impériales.

Applications

• Réseaux industriels et commerciaux en U-PVC sous pression
• Systèmes de distribution et de traitement de l'eau
• Lignes d'irrigation et agricoles sous pression
• Plomberie de procédé nécessitant des raccords impériaux lisses et des unions démontables

Caractéristiques principales

• Matériau : raccords sous pression en U-PVC
• Type : union impériale lisse avec étanchéité par joint torique
• Conception démontable pour maintenance et inspection
• Disponible en tailles de 1/2 in à 4 in (série impériale)
• Compatible avec les codes de joint torique spécifiés pour une étanchéité fiable

Données techniques

• Code produit (série) : UN83
• Dénomination : UNION WITH O-RING BS
• Type : IMPERIAL PLAIN FITTINGS
• Champs dimensionnels clés par variante : d (imperial), L (mm), Z1, Z2, G1, E, code O-Ring, class, Gr, Pack, Box
• Variantes (code | d | L | Z1 | Z2 | G1 | E | O-Ring | class | Gr | Pack | Box) :
• UN83N0200 | d : 1/2 in | L : 16 mm | Z1 : 3 | Z2 : 10 | G1 : 1 in | E : 42 | O-Ring : 4081 | class : E | Gr : 41 | Pack : 180 | Box : S
• UN83N0250 | d : 3/4 in | L : 19 mm | Z1 : 3 | Z2 : 10 | G1 : 1 1/4 in | E : 52 | O-Ring : 4112 | class : E | Gr : 67 | Pack : 220 | Box : M
• UN83N0320 | d : 1 in | L : 22 mm | Z1 : 3 | Z2 : 10 | G1 : 1 1/2 in | E : 59 | O-Ring : 4131 | class : E | Gr : 90 | Pack : 150 | Box : M
• UN83N0400 | d : 1 1/4 in | L : 26 mm | Z1 : 3 | Z2 : 12 | G1 : 2 in | E : 72 | O-Ring : 6162 | class : E | Gr : 135 | Pack : 80 | Box : M
• UN83N0500 | d : 1 1/2 in | L : 31 mm | Z1 : 3 | Z2 : 14 | G1 : 2 1/4 in | E : 79 | O-Ring : 6187 | class : E | Gr : 206 | Pack : 120 | Box : L
• UN83N0630 | d : 2 in | L : 38 mm | Z1 : 3 | Z2 : 18 | G1 : 2 3/4 in | E : 96 | O-Ring : 6237 | class : E | Gr : 360 | Pack : 60 | Box : L
• UN83N0900 | d : 3 in | L : 51 mm | Z1 : 5 | Z2 : 18 | G1 : 4 in | E : 134 | O-Ring : 6362 | class : E | Gr : 777 | Pack : 24 | Box : L
• UN83N1100 | d : 4 in | L : 61 mm | Z1 : 5 | Z2 : 18 | G1 : 5 in | E : 163 | O-Ring : 6450 | class : E | Gr : 1150 | Pack : 12 | Box : L

Informations de commande

• Commander par code produit (UN83Nxxxx) pour identifier directement la taille et le conditionnement.
• Confirmer le code de joint torique et le conditionnement (Pack / Box) lors de la commande.
• Contacter le fournisseur pour vérifier la compatibilité avec les schedules de tuyauterie et les accessoires d'installation.

Fabricant
U-PVC PRESSURE FITTINGS
