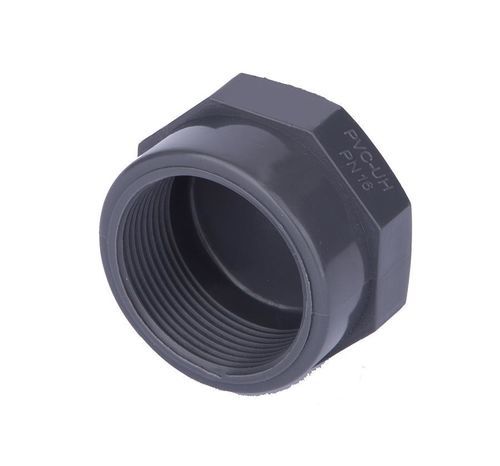

Capuchon fileté CA71 series

à bords parallèlesen PVC-Upour tuyaux

Description
Bouchon fileté pour canalisations sous pression en U-PVC avec filetage BSP parallèle (G). Disponible en plusieurs tailles et codes; consulter la fiche technique pour dimensions et emballage.

Caractéristiques principales

• Matériau : raccords sous pression en U-PVC (bouchon fileté)
• Type de filetage : BSP parallèle (G)
• Codes / tailles disponibles : CA71N0200, CA71N0250, CA71N0320, CA71C0400, CA71N0500, CA71N0630, CA71N0750, CA71N0900, CA71N1100
• Indice de pression : PN 16 pour les variantes listées
• Emballage : informations Pack et Box indiquées par variante dans la fiche technique

Fiche technique (dimensions & emballage)
Code | G | L | H | E | C | PN | Gr | Pack | Box

• CA71N0200 | 1/2" | 16.5 | 26 | 28 | 30 | 16 | 13 | 450 | S
• CA71N0250 | 3/4" | 19.5 | 28 | 34 | 36 | 16 | 19 | 280 | S
• CA71N0320 | 1" | 22.5 | 32 | 42 | 46 | 16 | 30 | 180 | S
• CA71C0400 | 1"1/4 | 27 | 35 | 51 | 55 | 16 | 56 | 120 | S
• CA71N0500 | 1"1/2 | 30 | 35 | 58 | 60 | 16 | 84 | 230 | M
• CA71N0630 | 2" | 36 | 39 | 72 | 75 | 16 | 113 | 125 | M
• CA71N0750 | 2"1/2 | 30.2 | 52 | 89 | 90 | 16 | 190 | 45 | M
• CA71N0900 | 3" | 50.5 | 56 | 103 | 105 | 16 | 270 | 45 | M
• CA71N1100 | 4" | 63 | 64 | 130 | 130 | 16 | 499 | 30 | M

Applications

• Systèmes de canalisations sous pression : eau potable, irrigation, eaux usées et circuits fluides industriels compatibles U-PVC
• Utilisation lorsque des bouchons à filetage BSP parallèle sont nécessaires sur des réseaux U-PVC

Informations de commande

• Commander en précisant le code modèle (voir fiche technique) et la quantité requise
• Se référer à la fiche technique pour les dimensions exactes, le PN et l'emballage par variante
