Vanne à clapet FEL series

électriquede coupurede vidange

Aperçu

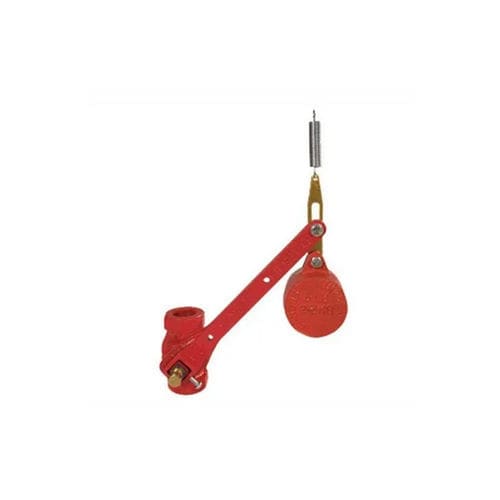

Vannes coupe‑feu à chute libre pour groupes électrogènes et salles machines, conçues pour la coupure (arrêt) ou la vidange du carburant. L'activation s'effectue par fusion d'un lien fusible ou via des options telles que déclencheur manuel à dégagement rapide, boutons panique, intervention SQR (électrique) ou interface alarme incendie / BMS.

Modèles disponibles

• FEL 20-001
• FEL 20-003
• FEL 20-005
• FEL 20-007
• FEL 20-009
• FEL 20-011

Fonctionnement et liaison
Les vannes utilisent un mécanisme à chute libre (poids mort / bras plongeant) permettant au poids de prendre de l'élan avant d'actionner le levier de vanne, garantissant une action mécanique rapide et fiable.

Composants du kit câble de vanne

• Poids
• Levier
• Poulies
• Link fusible
• Câble
• Connecteurs

Conception et maintenance
Conception en vanne à bouchon lubrifiée retenue pour son étanchéité et la facilité de maintenance par rapport aux vannes à bille. Maintenance recommandée : tester et lubrifier trois fois par an.

Carburants compatibles

• Diesel
• Fioul
• Huile lubrifiante
• Huile minérale
• Gas oil
• Huile de colza

Options

• Contact de position inclinaison
• Kit d'installation bas niveau
• Déclencheur manuel à dégagement rapide
• Boutons panique
• Intervention SQR (électrique)
• Interfaces de communication alarme incendie principale / BMS

Caractéristiques techniques

• Matériau : fonte, peint en rouge.
• Pression maximale : 14 bar (200 psi).
• Longueur de câble standard : 9 m.
• Lien fusible : 71°C standard.
• Maintenance : tester et lubrifier 3 fois/an.
• Rotation de la vanne : 90° (¼ tour).
• Lubrifiant : Type 90 pour vannes 4", 5", 6" ; Type 44 pour vannes < 4".
• Brides : BS4504, PN16.
• Raccords filetés : BSP parallèles.
• Poids disponibles : 2,25 ; 4,5 ; 6,8 kg (5, 10, 15 lb).
