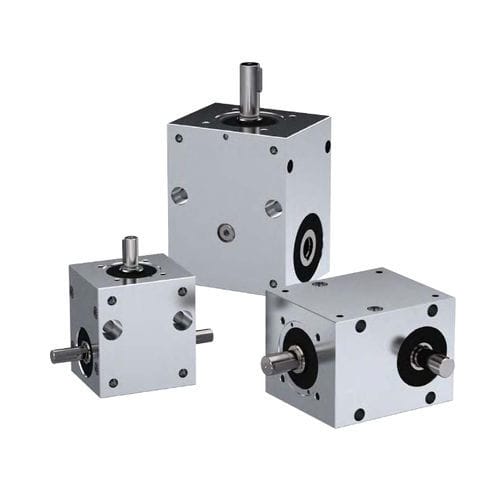

Renvoi d'angle à couple spiroconique NA-serie

à flasqueà arbre creuxen fonte

Présentation
Les réducteurs coniques série NA de NEFF sont des réducteurs d’appoint conçus pour rediriger et répartir le couple d’entraînement dans les systèmes de levage et d’entraînement industriels. Ils disposent d’un carter en fonte grise, d’engrenages coniques hélicoïdaux trempés et rectifiés par paires, ainsi que de roulements à rouleaux dimensionnés pour des charges élevées et une transmission précise. La géométrie hélicoïdale offre un fort recouvrement des dentures et une meilleure résistance à la flexion, adaptée aux applications lourdes et aux charges d’impact.

Rapports de transmission

• Rapport standard disponible : 1:1
• Autres rapports sur demande : 1.5:1, 2:1, 3:1, 4:1, 5:1, 6:1

Rendement
Le rendement typique varie de 94 % à 98 % selon la vitesse, l’orientation d’installation, l’étanchéité et le lubrifiant. Les valeurs se réfèrent aux puissances nominales. Dans certaines positions d’installation, les pignons peuvent être partiellement immergés dans l’huile ; pour les grandes tailles et hautes vitesses périphériques, les pertes par brassage sont à prendre en compte. Notez que le rendement au démarrage est inférieur au rendement en service — il faut prévoir un couple de démarrage accru dans la conception de l’entraînement.

Direction de rotation préférentielle
Les réducteurs NEFF peuvent être entraînés dans les deux sens. La direction de la spirale du train d’engrenages, combinée au sens de rotation, influence les charges axiales. Si le pignon est entraîné à l’encontre de sa direction de spirale (vue depuis l’extrémité d’arbre vers le centre du réducteur), la force axiale agit vers l’extérieur, écartant légèrement le train d’engrenages et réduisant le niveau sonore d’environ 1–2 dBA. Les pignons NEFF sont fabriqués en spirale gauche ; la direction préférée est donc horaire.

Lubrification
Les réducteurs sont livrés remplis d’huile et sont sans entretien dans des conditions de service normales. Pour des exigences extrêmes ou une durée de vie accrue, un changement d’huile est recommandé après environ 15 000 heures de fonctionnement.

Conceptions, fixation et montage
Trois conceptions standard sont disponibles, avec jusqu’à 22 variantes auxiliaires pour des besoins de montage ou de distribution de puissance spécifiques. Les unités peuvent être fournies avec arbre creux pour montage direct ou avec arbre d’emmanchement pour usage comme réducteur répartiteur. Elles peuvent être installées dans toutes les positions ; couvercles et brides sont généralement fournis avec des trous de montage.

Applications
Applications typiques : systèmes de levage, entraînements de convoyeurs, machines lourdes nécessitant un fonctionnement régulier, une grande précision de transmission et une capacité à absorber des chocs.

Caractéristiques techniques

• Matériau du carter : fonte grise
• Type d’engrenage : engrenages coniques hélicoïdaux trempés, rectifiés par paires
• Denture : dents en arc / hélicoïdales pour une meilleure résistance à la flexion
• Roulements : roulements à rouleaux dimensionnés
• Rapports standard : 1:1 ; autres rapports disponibles
• Conceptions : 3 conceptions standard ; 22 variantes auxiliaires possibles
• Rendement : 94–98 % (selon conditions)
• Sens de rotation : réversible ; préférence horaire (pignon en spirale gauche)
• Positions d’installation : toutes
• Fixation : couvercle et brides généralement avec trous de montage ; options de fixation variées
• Lubrification : livré rempli d’huile ; sans entretien en usage normal ; changement d’huile recommandé ≈ 15 000 h en cas d’exigences élevées
• Vitesse d’entrée maxi : se référer à NEFF (limite typique pour certaines tailles : jusqu’à 1500 min‑1)

Plus d’informations
Fiche technique détaillée et modèles CAO disponibles dans le catalogue NEFF. Pour le choix, les détails de montage ou des variantes spéciales, consultez la documentation technique NEFF.
