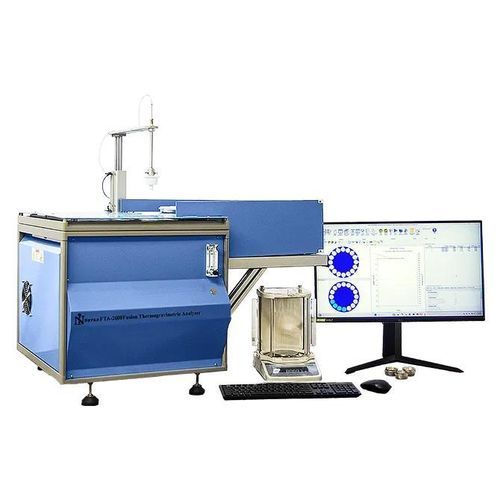

Système de préparation d'échantillons automatisé FTA-2000

multiplespour le laboratoirede refroidissement

Présentation

Le FTA-2000 est un système de fusion en perles intégrant automatisation avancée, deux balances haute précision (0,1 mg) et une fonctionnalité thermogravimétrique pour produire des perles de verre destinées à l'analyse XRF tout en mesurant la perte au feu (LOI/LOF) sur le même échantillon. Conçu pour s'installer sur paillasse en laboratoires cimentiers, miniers et matériaux, il est prévu pour un fonctionnement largement autonome.

Modes clés

• Fusion de perles avec LOI/LOF simultané via carrousels configurables 12 ou 16 positions pour perles 40 mm ou 35 mm (configurations globales 4–16 creusets).
• Fonction TGA multi-étapes et multi-échantillons avec températures, gaz, durées et paramètres analytiques entièrement configurables.
• Mode LOI dédié : jusqu'à 16 échantillons en 15–20 minutes à température LOI configurable (habituellement 1000 °C).
• Gestion entièrement automatisée des échantillons avec autoloader optionnel (capacité 12 ou 16 creusets) et intégration robotique possible pour flux sans intervention.

Aperçu opérationnel

• Deux balances numériques (externe et interne) sensibilité 0,1 mg connectées au PC pour enregistrement automatique des poids.
• Balance externe pour pesées initiales des creusets, échantillons et fondant ; balance interne sous le four pour mesure de poids à haute température pendant la fusion (piédestal traversant l'orifice du four).
• Carrousel de four (configurable 4–16 creusets) qui élève, pivote, abaisse, incline et agite les creusets pour positionnement, mélange et mesures précises.
• Calibration automatique du LOI du fondant : le logiciel peut fusionner une perle composée uniquement de fondant et inclure éventuellement un creuset témoin par lot pour correction.
• Refroidissement automatique des perles configurable après transfert vers l'autoloader.

Innovations de conception et bénéfices

• Pompe péristaltique pour ajout contrôlé d'un agent anti-mouillant fortement dilué après la mesure du poids final de la perle, éliminant l'évaporation imprévisible et la variabilité de poids.
• Tolérance de pesée opérateur réduite (±30 mg) par rapport aux méthodes manuelles grâce à la détermination automatique du LOI du fondant et aux balances intégrées.
• Four électrique économe : une configuration 16 creusets peut fonctionner sur environ 2 kW, réduisant les besoins énergétiques et HVAC du laboratoire.
• Supprime la nécessité de verser manuellement les perles, réduit l'utilisation d'ustensiles en platine et la fréquence de nettoyage des creusets, économisant temps et consommables.
• Minimise l'exposition aux gaz toxiques grâce au dosage péristaltique précis d'agent anti-mouillant dilué.

Automatisation et logiciel

• Fonctionnement nocturne sans surveillance et automatisation complète possible avec bras robotique collaboratif optionnel et système de convoyeur/plateau pour flacons pré-pesés.
• Logiciel Windows avec barre de ruban, panneaux personnalisables, thèmes, base de données, graphiques de poids en temps réel et export robuste vers TXT, CSV et XLS pour intégration LIMS.

Performance analytique et productivité

• Production de perles et mesure LOI/LOF simultanées réduisant les biais en utilisant le même échantillon pour les deux processus.
• Le four électrique peut fusionner 4–16 perles en ~20–30 minutes, augmentant le débit comparé aux méthodes manuelles.
• Poids détaillés et graphiques en temps réel permettant de déterminer précisément la fin de fusion et de réduire les temps de cycle.

Résultats de répétabilité (échantillons de ciment)
ID de l'échantillon | Na2O (%) | MgO (%) | Al2O3 (%) | SiO2 (%) | P2O5 (%) | SO3 (%) | K2O (%) | CaO (%) | TiO2 (%) | Mn2O3 (%) | Fe2O3 (%) | SrO (%) | ZnO (%) | CO2 (%) | Cl (%) | Flux (g) | LOI (%) | Échantillon (g) | Somme (%)
Ciment A1 | 0.06 | 2.58 | 4.38 | 18.46 | 0.14 | 2.94 | 0.56 | 58.58 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.38 | 0.02 | 6.1858 | 8.38 | 1.017 | 99.6961
Ciment A2 | 0.09 | 2.6 | 4.34 | 18.43 | 0.13 | 2.96 | 0.57 | 58.54 | 0.25 | 0.14 | 3.15 | 0.04 | 0.03 | 8.34 | 0.01 | 5.8407 | 8.34 | 0.974 | 99.6246
Ciment A3 | 0.07 | 2.62 | 4.44 | 18.45 | 0.13 | 2.96 | 0.56 | 58.51 | 0.26 | 0.14 | 3.16 | 0.04 | 0.03 | 8.46 | 0.01 | 5.7274 | 8.46 | 0.983 | 99.8466
Ciment A4 | 0.06 | 2.6 | 4.33 | 18.46 | 0.14 | 2.97 | 0.56 | 58.73 | 0.25 | 0.14 | 3.14 | 0.04 | 0.04 | 8.43 | 0.01 | 6.3705 | 8.43 | 1.059 | 99.9068
Ciment A5 | 0.09 | 2.56 | 4.33 | 18.34 | 0.14 | 2.94 | 0.56 | 58.45 | 0.25 | 0.14 | 3.14 | 0.04 | 0.03 | 8.35 | 0.01 | 5.7313 | 8.35 | 0.971 | 99.3861

Caractéristiques techniques

• Modèle : FTA-2000 (analyseur thermogravimétrique de fusion).
• Nombre de perles : configurations pour 4, 6, 8, 10, 12, 14 ou 16 perles ; compatible 35 mm et 40 mm.
• Sensibilité des balances : 0,1 mg (interne et externe).
• Plage LOI/LOF : 0–100 %.
• Plage de température : 200–1150 °C, précision ±1 °C.
• Contrôle : via PC (USB) ; logiciel Windows.
• Dimensions : L 60 cm x l 55,4 cm x H 57 cm ; hauteur autoloader 33 cm.
• Poids : 60 kg.
• Alimentation : 220 V AC, ~2 kW.
• Sécurité/environnement : dosage péristaltique d'agent anti-mouillant dilué pour réduire les émissions.
