Centre de tournage CNC TN700
2 axesbanc inclinéA2-8

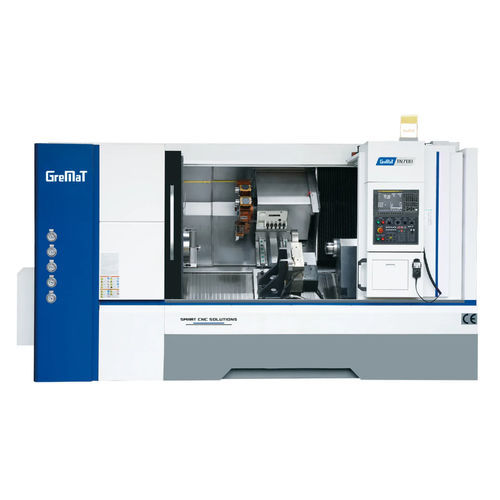

Centre de tournage CNC - TN700 - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 axes / banc incliné / A2-8
Centre de tournage CNC - TN700 - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 axes / banc incliné / A2-8
Centre de tournage CNC - TN700 - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 axes / banc incliné / A2-8 - image - 2
Centre de tournage CNC - TN700 - Nanjing Genvan Intelligent Equipment Co. Ltd. - 2 axes / banc incliné / A2-8 - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Type de commande
CNC
Nombre d'axes
2 axes
Structure
banc incliné
Nez de broche
A2-8
Nombre d'outils
12 outils
Système d'entraînement
poussé à courroie, à entraînement direct
Applications
de pièces complexes
Performance
à grande vitesse
Diamètre

360 mm, 620 mm
(14,17 in, 24,41 in)

Vitesse de rotation

2 000 rpm
(12 566,371 rad.min-1)

Longueur de la pièce

1 250 mm, 1 700 mm
(49 in, 67 in)

Course X

300 mm
(12 in)

Course Z

1 250 mm, 1 700 mm
(49 in, 67 in)

Avance rapide sur X

15 m/min

Avance rapide sur Z

20 m/min

Puissance nominale

18,5 kW, 22 kW
(25,2 hp, 29,9 hp)

Longueur hors tout

4 550 mm
(179 in)

Largeur hors tout

2 270 mm
(89 in)

Hauteur totale

2 550 mm
(100 in)

Poids

10 700 kg, 11 700 kg
(23 589 lb, 25 794 lb)

Description

Les TN et TS sont des centres de tournage capables de traiter avec souplesse diverses pièces à usiner. Ces modèles sont équipés d'une broche à entraînement par courroie ou à entraînement direct (moteur intégré) qui permet d'atteindre une vitesse élevée avec une grande rigidité et une précision exceptionnelle de l'axe C. la tourelle Power à 12 stations permet aux opérateurs d'usiner des pièces de forme simple ou complexe en une seule opération de réglage. Capacité Taille du mandrin - pouce - 15 Broche Alésage de la broche - mm - Φ105 Diamètre max. du trou de passage - mm - Φ91 Tourelle Taille de la queue de l'outil - BMT65 Vitesse maximale de l'outil d'entraînement - tr/min - 4000 , *5000 Contre-pointe Type de contre-pointe - SST-LM , *SPT Cône du fourreau de la contre-pointe - MT5 Course de la contre-pointe - mm - 100-1250 , * 1700 Autres Degré d'inclinaison du banc - 45 ° Type de guidage - LM Capacité de puissance - kVA - 45

---

Ceci est une traduction automatique  (voir l’original en anglais)
