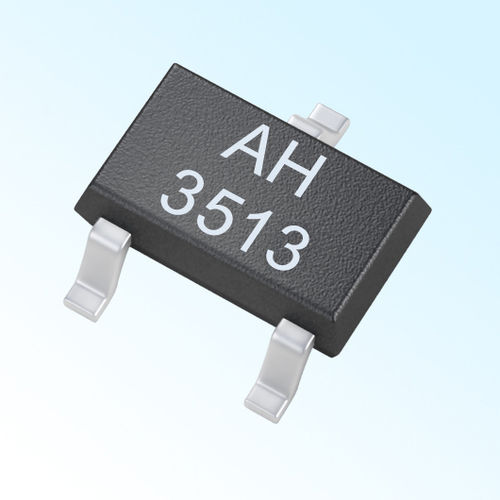

Capteur magnétique à effet Hall AH3513

linéaireSMDavec fonction de commutation

Caractéristiques et avantages △ Plage de tension de fonctionnement : 3.5 ~ 10.5V △ Sortie de tension rail à rail △ Courant de sortie nominal : 6 mA △ Signal de commutation stable sans contact mécanique et étincelle △ Haute fiabilité et sécurité sans moment de secousse △ Options de boîtier TO-92UA et SOT23-3L △ Développé selon les normes européennes RoHS et REACH Exemples d'application △ Électronique automobile, électronique grand public et électronique industrielle △ Interrupteur de réveil de feu de freinage △ Verrouillage électronique de la colonne de direction △ Système de verrouillage des portes △ Encodeur BLDC △ Ouverture du toit ouvrant/du hayon arrière △ Applications de transmission △ Direction assistée électrique Le AH3513 est un circuit intégré de Hall à sortie de signal analogique, la tension de sortie change avec les changements du champ magnétique. Il possède des unités de circuit intégrées telles qu'un protecteur de tension inverse, un régulateur de tension, un circuit de compensation de température, un générateur de tension Hall, un amplificateur de signal, etc. Le régulateur de tension haute performance et le circuit de compensation de température garantissent que le capteur fonctionne de manière stable sur une large gamme de tensions, et le circuit de protection contre les tensions inverses empêche le capteur d'être endommagé par la tension inverse. Le AH3513 est produit avec la technologie bipolaire. Il est disponible en deux types de boîtiers : SOT-23-3L (Type M), et TO-92UA (Type UA). Chaque boîtier est sans plomb (Pb), avec des leadframes 100% étain mat.
