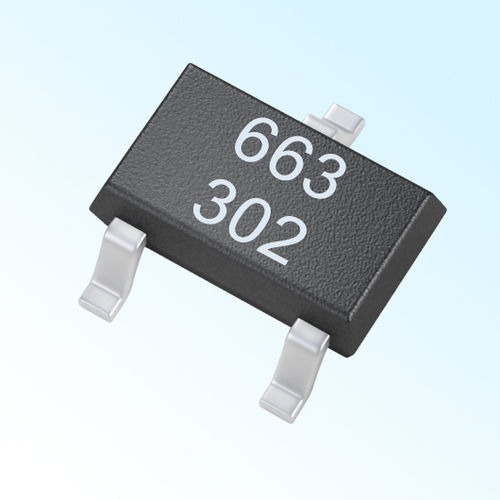

Capteur magnétique à effet Hall AH3663
SMDà commutateur bipolaire

capteur magnétique à effet Hall
capteur magnétique à effet Hall
capteur magnétique à effet Hall
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à effet Hall
Autres caractéristiques
SMD, à commutateur bipolaire

Description

Circuit intégré numérique de Hall omnipolaire à micropuissance Caractéristiques et avantages △ Sortie numérique, verrouillage omnipolaire △ Stable sur toute la plage de températures △ Faible plage de tension de fonctionnement : 2.5V ~ 5.5V △ Forte résistance aux contraintes mécaniques △ Sortie sans contact, sécurité et fiabilité △ Plage de température de fonctionnement : -40°C ~ 85°C △ Options de conditionnement TO-92UA et SOT-23-3L △ Développé selon les normes européennes RoHS et REACH Exemples d'application △ Électronique automobile, électronique grand public et électronique industrielle △ Détection de débit d'eau △ Détection de niveau de liquide △ Détection de position △ Équipements portatifs (téléphone cellulaire, inclinaison panoramique, ordinateur portable, etc.) △ Clé/bouton sans contact △ Casque d'écoute Bluetooth △ Système de verrouillage de porte Description générale Le AH3663 est un circuit intégré de Hall numérique à verrouillage omnipolaire avec une seule sortie. Il possède une bonne stabilité en température et fonctionne sur une plage de température de -40°C à 85°C avec la fonction de verrouillage.Le capteur à effet Hall AH3663 comprend les éléments suivants sur une seule puce de silicium : protecteur de tension inverse, régulateur de tension, circuit de compensation de température, générateur de tension Hall, amplificateur de signal, déclencheur de Schmitt et pilote de sortie à drain ouvert, etc. Le AH3663, produit avec la technologie CMOS, est demandé pour une tension d'alimentation plus basse et une alimentation moindre. Il est disponible en deux types de boîtiers : SOT-23-3L (Type M) et TO-92UA (Type UA). Chaque boîtier est sans plomb (Pb), avec des leadframes étamés à 100%.

---
