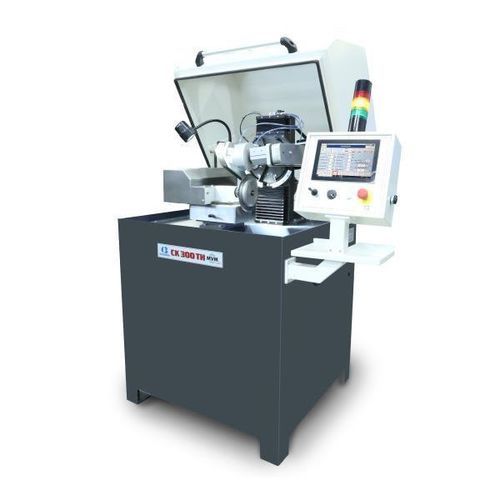

Affuteuse pour couteau circulaire CK 300 TH

contrôlée par PLCautomatiqueà deux têtes

Présentation
La CK 300 TH est une affûteuse pour couteaux circulaires équipée d'une double tête de meulage permettant l'usinage simultané des biseaux sur les deux faces du couteau, ce qui réduit les temps de cycle et assure un tranchant sans bavures. La machine permet également l'affûtage de couteaux à biseau simple si nécessaire.

Processus d'usinage et matériaux
L'usinage s'effectue avec un lubrifiant réfrigérant en émulsion ou à l'huile entière, rendant la CK 300 TH adaptée aux couteaux en acier au carbone, acier inoxydable, HSS et carbure monobloc. La zone d'usinage est entièrement enfermée pour contenir les fluides et les résidus.

Contrôle et surveillance
Les paramètres sont gérés via un panel PC avec écran tactile et une interface opérateur à menu guidé. Le système permet l'affûtage en lots au même diamètre avec une bonne répétabilité. L'opérateur peut visualiser la consommation des moteurs de broche, le temps de travail restant et la durée totale du cycle automatique sur l'écran.

Téléassistance
Sur demande, la machine peut être équipée d'un programme de téléassistance pour un support technique spécialisé et des diagnostics à distance rapides afin de réduire les temps d'arrêt.

Caractéristiques techniques

• Affûtage simultané des deux biseaux pour une finition sans bavure
• Possibilité d'affûter des biseaux simples
• Zone d'usinage entièrement enfermée
• Usinage avec émulsion ou huile entière
• Commande machine par PLC
• Vitesse de rotation du couteau variable et commandée électroniquement
• Compatibilité avec meules abrasives, CBN et diamant
• Réglage aisé de l'angle de biseau
• Réglage latéral micrométrique pour centrer le tranchant
• Montage/démontage rapide du couteau
• Lubrification centralisée manuelle
• Lampe halogène de ciblage positionnable pour l'éclairage
• Conception pour une utilisation simple et un entretien périodique limité

Sur demande

• Différents systèmes de refroidissement, lubrification et filtration
• Différents types d'aspiration des brouillards d'usinage
• Lubrification centralisée automatique par pompe électrique programmable

Caractéristiques / spécifications techniques

• Modèle : CK 300 TH
• Double tête de meulage pour usinage simultané des biseaux bilatéraux
• Possibilité d'affûtage à biseau simple
• Fluide de coupe : émulsion ou huile entière
• Matériaux : acier au carbone, acier inoxydable, HSS, carbure monobloc
• Panel PC avec écran tactile et interface à menu guidé
• Surveillance : consommation des moteurs de broche, temps restant, durée du cycle automatique
• Commande PLC
• Vitesse de rotation variable contrôlée électroniquement
• Compatibilité meules abrasives, CBN, diamant
• Réglage d'angle et réglage latéral micrométrique
• Montage rapide du couteau et lubrification centralisée manuelle
• Lampe halogène réglable
• Options : téléassistance, systèmes de refroidissement/filtration, extraction de brouillards, lubrification automatique centralisée programmable
