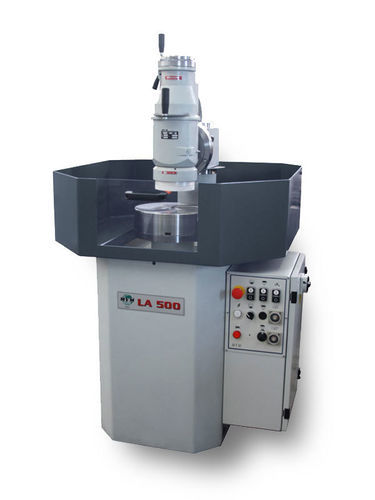

Rectifieuse plane LA500/700

pour lamespour couteau circulaireverticale

Présentation
Cette machine est une rectifieuse plane unique en son genre présentant simultanément 3 caractéristiques :

• tête inclinable;
• descente automatique de la meule;
• table tournante avec variateur de vitesse;

Utilisation
Pour l’affûtage des disques biseautés et le dressage de surface comme une rectifieuse plane traditionnelle.

Disponibilité
Disponible aussi dans la version LA700 pour lames circulaires de diamètre jusqu'à 700 mm.

Caractéristiques techniques

• Groupe de descente manuel ou automatique de la meule, avec réglage de l'alimentation de la meule de 0,001 mm avec arrêt automatique à la cote préétablie;
• Rotation de la tête 0°-70° pour l'affûtage des lames circulaires, par l'intermédiaire d'un vernier gradué facile à lire; inclinaison en avant de la tête 0°-5° pour l’affûtage avec une diminution du contact entre la meule et les lames circulaires;
• Double sens de rotation du moteur de la meule, affûtage parfait de tout angle;
• Plateau mécanique tournant, à vitesse constante, ou fixe pour la réalisation de rectifications horizontales;
• Entraînement de la table tournante par l'intermédiaire d'une chaîne;
• Réglage du temps d'usinage par l'intermédiaire d'un temporisateur;

Options / Sur demande

• PLC (programmateur numérique cycle de travail et montée et descente motorisée de la meule);
• Moteur de la meule 3.7 kW (5 HP);
• Plateau magnétique Ø300-350-400 mm;
• Variateur électronique vitesse table 3 - 35 tours/min.;
• Épurateur magnétique à disques avec cuve externe;
• Épurateur à papier avec avancement manuel ou automatique;
• Cabine de protection;
• Système d'aspiration;
• Colonne mobile avec course verticale jusqu'à 280 mm;
• Colonne spéciale pour affûter disques avec diamètre jusqu'à Ø620 mm (seulement sur LA500);
• Colonne spéciale pour affûter disques avec diamètre jusqu'à Ø820 mm (seulement sur LA700);
• Lampe à LED;

Caractéristiques / spécifications techniques (résumé)

• Type machine : rectifieuse plane pour affûtage de lames circulaires;
• Tête inclinable : rotation 0°-70°, inclinaison avant 0°-5°;
• Descente meule : manuelle ou automatique, réglage 0,001 mm avec arrêt automatique;
• Table : plateau tournant mécanique, vitesse variable ou fixe;
• Entraînement table : chaîne;
• Temporisateur pour réglage du temps d'usinage;
• Options électriques et mécaniques disponibles sur demande (PLC, moteur 3.7 kW, variateur vitesse table, épurateurs, colonnes spéciales, etc.);
