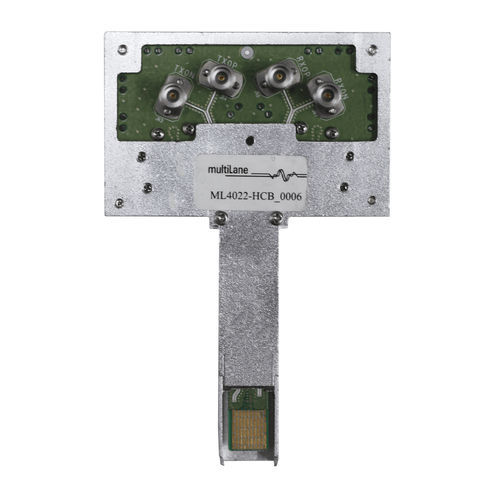

Testeur HCB ML4022-HCB

d'intégrité du signalMCBémetteur-récepteur

Le ML4022-MCB est conçu pour fournir une méthode efficace et facile de programmation et de test des émetteurs-récepteurs SFP-DD 100G et des câbles optiques actifs. Il comprend une interface graphique complète et conviviale prenant en charge toutes les caractéristiques définies par le SFP-DD MSA et simplifiant les processus de configuration pour permettre une programmation et un test intuitifs de la carte mémoire. Il est conçu pour simuler un environnement idéal pour le test, la caractérisation et la fabrication de modules d'émetteurs-récepteurs SFP-DD Caractéristiques principales - A Prend en charge des interfaces 2x50G - Maître I2C piloté à la fois par le microcontrôleur de la carte ou par des pin headers externes - Connecteurs K de 2,92 mm à 40 GHz - Détection de courant - Longueur de trace différentielle adaptée - Tous les canaux sont livrés avec une longueur de trace adaptée - Traces d'intégrité du signal haute performance à travers les connecteurs K jusqu'au connecteur hôte SFP-DD - Les LED intégrées affichent les états d'alarme de la sortie MSA - Boutons/jumpers intégrés pour le signal de contrôle d'entrée MSA - Interface graphique conviviale pour la commande I2C R/W et le chargement d'une carte mémoire MSA personnalisée - Possibilité de tester les quatre coins de l'appareil - Interface USB - Comprend une trace de test différentiel 2x
