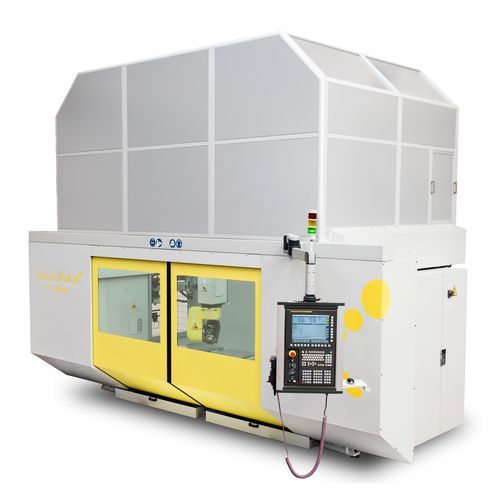

Centre d'usinage CNC 5 axes P avec broche pivotantepour cuivrepour métaux non ferreux
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- avec broche pivotante
- Matière usinée
- pour cuivre, pour métaux non ferreux, pour laiton, pour composites, pour le bois, pour matières plastiques, pour céramique, pour aluminium
- Structure
- à portique mobile
- Nez de broche
- HSK A-63, HSK F63, HSK-E40, HSK-E32
- Nombre d'outils
- 24 outils, 32 outils, 16 outils, 8 outils
- Fonction associée
- de découpe, de perçage, usinage de chanfreinage
- Applications
- pour l'industrie automobile, pour l'industrie aéronautique, pour l'aérospatiale, pour le médical, pour l'aéronautique, pour meuble, pour l'usinage du graphite, pour l'industrie de la plasturgie, pour véhicules, pour l'industrie du bois
- Autres caractéristiques
- compact, CE, avec changeur de palettes, par ultrasons, simple tête, à tête inclinable, à bande convoyeuse, de contour
- Course X
1 800 mm, 2 600 mm, 3 100 mm
(70,87 in, 102,36 in, 122,05 in)- Course Y
1 500 mm, 3 000 mm
(59,06 in, 118,11 in)- Course Z
900 mm, 1 200 mm
(35,43 in, 47,24 in)- Vitesse de rotation
Max: 24 000 rpm
(150 796 rad.min-1)Min: 18 000 rpm
(113 097 rad.min-1)- Puissance
Max: 15 kW
(20,39 hp)Min: 10 kW
(13,6 hp)- Hauteur max. de la pièce
Max: 1 200 mm
(47 in)Min: 1 mm
(0 in)- Rotation de la table axe C
Max: 500 °
Min: 1 °
- Vitesse d'avancement axe X
Max: 84 000 mm/min
(55,12 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Y
Max: 84 000 mm/min
(55,12 in/s)Min: 0 mm/min
(0 in/s)- Vitesse d'avancement axe Z
Max: 40 000 mm/min
(26,25 in/s)Min: 0 mm/min
(0 in/s)- Charge max. de la table
Max: 50 000 kg
(110 231 lb)Min: 810 kg
(1 786 lb)- Poids max. outil
Max: 15 kg
(33,1 lb)Min: 0 kg
(0 lb)- Précision de placement
Max: 45 µm
Min: 25 µm
- Répétabilité
Max: 23 µm
Min: 12 µm
- Temps de changement outil
Max: 16 s
Min: 8 s
- Poids total
Max: 10 000 kg
(22 046,23 lb)Min: 6 000 kg
(13 227,74 lb)- Longueur hors tout
Max: 6 800 mm
(267,7 in)Min: 5 500 mm
(216,5 in)- Largeur hors tout
3 200 mm, 6 000 mm
(126 in, 236,2 in)- Hauteur totale
3 600 mm, 4 200 mm
(141,7 in, 165,4 in)
Description
Le choix le plus intelligent parmi les Centres d'usinage à 5 axes pour composites est un centre d'usinage à 5 axes compact, à structure fermée, avec pont mobile, conçue expressément pour des opérations en 3D. Le pont est actionné avec une configuration d'entraînement maître/esclave double et nous pouvons également proposer d'installer et il ya beaucoup d'options disponibles pour rendre possible une large gamme de configurations pour répondre à des exigences très spécifiques.
VIDÉO
Catalogues
The Multiax Solution
14 Pages
