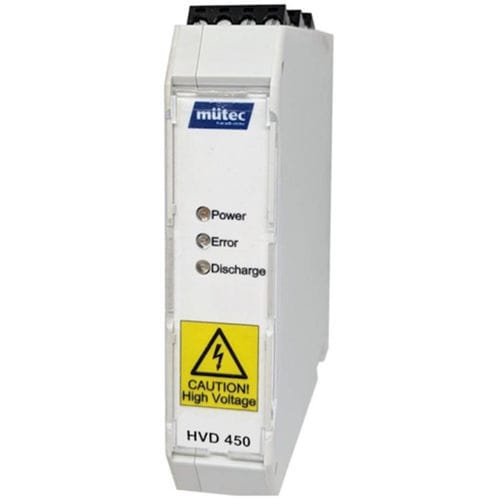

Dispositif de décharge pour alimentation électrique HVD 450

pour câble haute tension

Description courte
Le HVD 450 est une unité de commutation et de gestion sans usure pour la décharge contrôlée des liaisons CC haute tension. La décharge s'effectue via une résistance de décharge fournie par le client. Au lieu d'utiliser des contacteurs mécaniques, le HVD 450 utilise un transistor haute tension sans usure, supprimant l'usure mécanique et prolongeant la durée de vie. L'appareil assure une surveillance intelligente et arrête la décharge en cas de défauts.

Caractéristiques

• Tension/courant de décharge : jusqu'à 1500 V CC et 8 A (courants supérieurs possibles en parallèle)
• Constante de temps de décharge : 100 ms à 10 s, préréglée en usine
• Entrées : signal de démarrage de décharge, liaison CC
• Sorties : sortie d'état, statut de décharge, signal d'erreur
• Alimentation : 24 V CC
• Montage : rail DIN (DIN EN 50022)

Caractéristiques techniques / spécifications

• Principe de commutation : transistor haute tension sans usure
• Surveillance intelligente avec arrêt automatique en cas de défaut
• La résistance de décharge doit être fournie par le client
