Description du produit

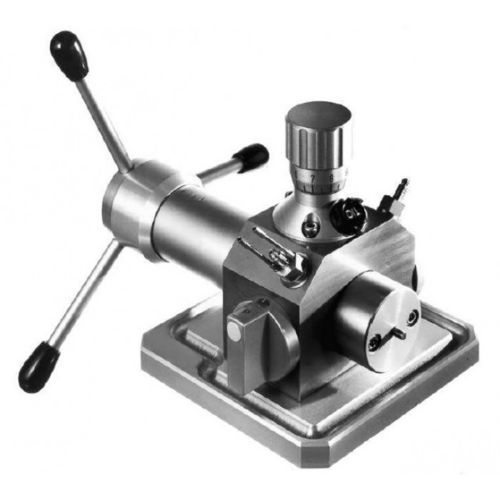

Le générateur de pression hydraulique est conçu pour la calibration quasistatique et le contrôle dynamique des capteurs de pression. Il peut générer une pression quasistatique jusqu'à 700 bar et des impulsions de pression jusqu'à 250 bar avec des largeurs d'impulsion de quelques millisecondes. Il est impossible de maintenir la pression pendant plusieurs secondes. La soupape de réduction protège les capteurs intégrés contre les surcharges lors de la calibration quasistatique.

Données techniques
Calibration quasistatique :

• Plage de pression : 0 ... 700 bar
• Plage de consigne (bar) : 5 ... 700
• Limitation de pression
• Course du piston : 22 mm
• Diamètre du piston : 15 mm
• Course de la vis : 0,75 mm
• Déplacement du cylindre : 4 cm3

Calibration dynamique :

• Plage de pression : 0 ... 250 bar
• Impulsion de pression (typique) : 8 ... 10 ms
• La soupape de limitation de pression est inactive lors de la calibration dynamique

Poids

• Poids sans accessoires : 8.3 kg
• Poids total : 16.6 kg

Caractéristiques / spécifications techniques

• Fonction : calibration quasistatique et contrôle dynamique des capteurs de pression
• Plage de pression quasistatique : 0 ... 700 bar
• Plage de consigne (bar) : 5 ... 700
• Course du piston : 22 mm
• Diamètre du piston : 15 mm
• Course de la vis : 0,75 mm
• Déplacement du cylindre : 4 cm3
• Plage de pression dynamique : 0 ... 250 bar
• Impulsion de pression (typique) : 8 ... 10 ms
• Remarque : la pression ne peut pas être maintenue plusieurs secondes
• La soupape de réduction protège les capteurs intégrés lors de la calibration quasistatique
• Poids sans accessoires : 8.3 kg
• Poids total : 16.6 kg
