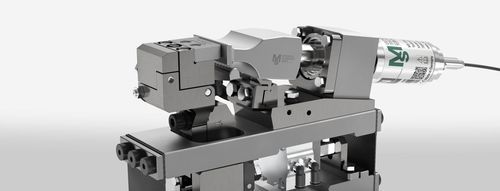

Module de montage de douille MS sonxSYS SEAL straight

Présentation
Le MS sonxSYS SEAL straight est un module de soudure ultrasonique compact conçu pour réaliser des soudures longitudinales (soudure à pinne) et des soudures de tête précises sur emballages en sachet. Il permet des soudures hermétiques ou peelables pour pellicules, composites papier-film et non-tissés, adapté aux lignes VFFS et HFFS.

Conception du module et entraînement
Le module prêt à l'intégration utilise la technologie MS "Carbon Hinge" pour une guidage quasiment sans usure. Il comprend une unité résonante et une structure complète de régulation de la force de l'enclume. La sonotrode est pilotée par le générateur continu MS sonxGEN.

Avantages

• Module compact et facilement intégrable, options de réglage et d'alignement multiples ; compatible wash-down
• Fourniture modulaire, de la composante au système complet
• Durée de vie prolongée grâce au pivot flexible carbone (CFRP) à faible usure sans guidages par frottement
• Technologie économe en énergie et plus rapide que les procédés thermiques ; compatibilité Industrie 4.0
• Comportement start-stop fiable en production
• Disponibilité immédiate au démarrage ; pas de transfert de chaleur au produit et réduction du retrait film
• Convient aux nouveaux monolaminés multicouches
• Étanchéité possible malgré une zone de scellement contaminée
• Géométries de soudures flexibles avec saillies minimales
• Utilisable sur diverses lignes d'emballage (VFFS, HFFS)
• Course de maintenance automatique avec vérin pneumatique

Exemples d'application

• Produits solides :
  • Lingettes humides
  • Compresses pour plaies
  • Barres chocolatées
  • Glaces sur bâtonnet
  • Chocolat
  • Produits de boulangerie
  • Chips
  • Produits carnés et charcutiers
• Produits en poudre :
  • Levure chimique
  • Bicarbonate
  • Sucre vanillé
  • Sels
  • Lessive en poudre
  • Produits médicaux

Conception de la soudure
Contrôle précis des soudures en pinne et des soudures de tête ; la soudure peut être configurée en version fixe ou peelable et permet des géométries flexibles avec des saillies minimales.

Options

• Logiciel MS sonxANA : analyse rapide et paramétrage sur site via tablette ou notebook compatible Windows
• Interfaces : ProfiNet I/O, EtherNet/IP, EtherCAT

Caractéristiques techniques

• Fréquence de fonctionnement : 35 kHz
• Puissance : 700 W (continue), 1 000 W crête
• Force de soudage : 10–250 N
• Paramétrage : amplitude, force
• Contrôle de process : puissance
• Poids du module : env. 5 kg
• Dimensions (L×H×P) : 84 x 150 x 348 mm
• Position d'installation : horizontale, verticale
• Matériau sonotrode : titane (revêtu)
• Lame d'enclume : interchangeable ; acier (durci et revêtu)
