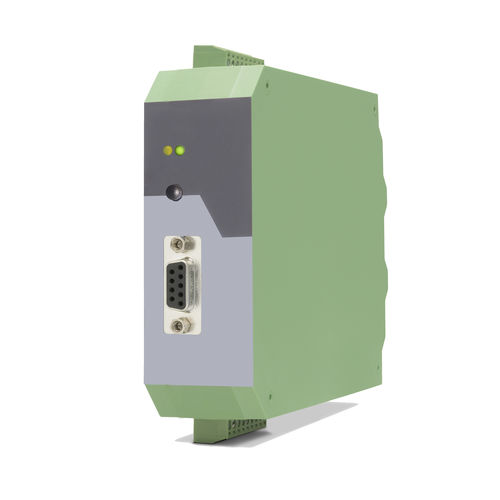

Convertisseur de signal HTL SI220

incrémentalsur rail DIN

Le convertisseur de signaux SI220 convertit, multiplie et divise les signaux de sortie en signaux d'impulsions incrémentaux. Il interpole les impulsions de sortie par période du signal d'entrée en se basant sur un multiplicateur réglable et offre des fonctions telles que la détection et la sortie d'erreurs. Avec des paramètres réglables tels que le facteur d'interpolation et le filtre glitch, le SI220 offre de nombreuses possibilités d'application. Les réglages se font facilement via des commutateurs DIL. Le codeur d'interface SI220 remplace l'ancien appareil SI251. • Entrée codeur au format SIN+, SIN-, COS+, COS-, REF+, REF- [1 Vss] • Entrée de commande "Error Release" pour signaux PNP [10 ... 30 VDC] • Fréquence d'entrée jusqu'à 400 kHz • Sortie impulsions au format A, /A, B, /B, Z, /Z [RS422] ou au format A, B, 90° [HTL] • Fréquence de sortie jusqu'à 4 MHz [RS422] • Sorties de commande "Erreur", Push-Pull, résistante aux courts-circuits [5 ... 30 VDC] • Tension d'alimentation 18 ... 30 VDC • Boîtier compact pour montage sur profilé chapeau 35 mm (selon EN 60715) • Réglages au moyen de commutateurs DIL • Multiplicateur réglable pour interpolations dans la plage 1 : 5 à 1 : 50 • Diviseur réglable 1 : 1 – 1 : 255 pour réduction des fréquences de sortie • Filtre d’entrée digital paramètrable
