Appareil de test de rayonnement thermique

de performancede résistance aux flammesde flux thermique

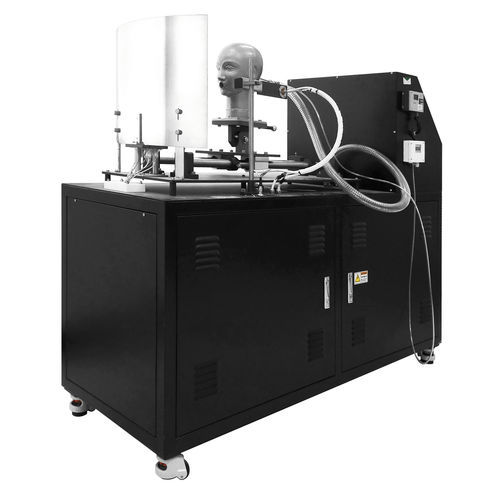

Le testeur de résistance au rayonnement thermique des masques complets, conforme à la norme EN 136, clause 8.6 Résistance au rayonnement thermique, est conçu pour évaluer la résistance thermique d'un masque complet exposé à une source de chaleur de 80 kW/m2. La norme EN 136 définit trois classes d'inflammabilité pour les masques complets. Classe 1 : le masque doit passer un test de résistance à l'impact d'une source de flamme unique et un test d'étanchéité. Classe 2 : le masque doit subir un essai de résistance à l'impact d'une source de flamme en six points et un essai d'étanchéité. Classe 3 : le masque doit réussir l'essai d'impact sur une source de flamme en six points, l'essai de résistance au rayonnement thermique et l'essai d'étanchéité. Au cours de l'essai de résistance au rayonnement thermique, le masque est monté sur la tête d'un mannequin et exposé à un rayonnement thermique de 8kw/m2 pendant 20 minutes. Pour le test d'étanchéité, le masque est monté sur la tête du mannequin et un poumon artificiel est utilisé pour générer une pression négative de -10 mbar, avec un changement de pression d'air ne dépassant pas 1 mbar pendant 1 minute. Caractéristiques - Le testeur de résistance du masque complet au rayonnement thermique se compose d'un banc d'essai, d'une fausse tête métallique et d'un support mobile, d'une source de rayonnement, d'un poumon artificiel (machine respiratoire), d'un fluxmètre de chaleur et d'un capteur de pression différentielle. - Banc d'essai compact en acier, avec revêtement noir pour une longue durée de vie. - Équipé d'une tête de mannequin métallique montée sur le support du banc, le support peut être déplacé horizontalement. - La source de rayonnement électrique peut fournir 80 kW/m2 à une distance de 175 mm.
