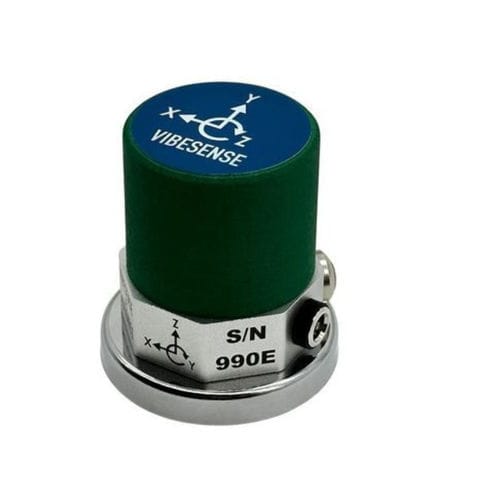

Accéléromètre triaxial VibeSense Tri-Axial

MEMSavec électronique intégréesans fil

Aperçu
Le VibeSense Tri-axial est un accéléromètre tri‑axial rechargeable et sans fil conçu pour la surveillance d'état des machines tournantes et équipements industriels. Il intègre un accéléromètre MEMS tri‑axial et un processeur embarqué réalisant FFT, calculs RMS et détection de crêtes. Le Bluetooth Low Energy assure la connexion mobile pour la collecte de données sans câble. L'appareil prend en charge l'enregistrement de signaux bruts avec fréquence d'échantillonnage et taille de blocs configurables, adapté au diagnostic sur site et à la maintenance prédictive.

Spécifications clés

• Type d'accéléromètre : MEMS tri‑axial
• Plage de mesure : ±40 g
• Plage de fréquence (±3 dB) : 1–1000 Hz
• Fréquence de résonance : 5500 Hz
• ADC : 16 bits ; Fréquence d'échantillonnage : 500–4000 Hz
• Taille de bloc de données : 256–4096 échantillons
• Sans fil : Bluetooth Low Energy ; Portée de transmission : jusqu'à 30 m (98 ft)
• Protection : IP66 ; Température de fonctionnement : -20 à 60 °C (-4 à 140 °F)
• Batterie : Li‑Po rechargeable, ~80 heures ; Temps de charge : 3–4 heures
• Poids : 72 g (0,16 lb) ; Montage : vis 1/4-28

Logiciel (VibraTestPro) - fonctions principales

• Application iPhone/iPad transformant l'appareil mobile en analyseur de vibrations portable
• Affichage en temps réel de la forme d'onde et du spectre FFT
• Mètre de sévérité de vibration conforme à ISO 10816 et tableau interactif
• Tests de sévérité basés sur ISO 10816-3 ou seuils personnalisés
• Rapports RMS, RMS global, fréquences dominantes et top 5 des crêtes
• Détection automatique de crêtes et curseur manuel ; curseurs harmoniques et de sideband
• Affichage simultané à 2 canaux ; mesures de vitesse et d'accélération ; unités métriques et impériales
• Enregistrement du signal brut avec fréquence et durée configurables ; export CSV/WAV
• Structure Plant–Machine–Test Point ; enregistrement d'images des machines et notes de test
• Compatible avec les capteurs Motionics VibeSense pour la surveillance des machines tournantes

Inclus

• 1x Analyseur de vibrations VibeSense Tri-axial
• 1x Vis de fixation accéléromètre 1/4-28
• 1x Étui de protection
• 1x Application VibraTestPro pour iOS & iPad
• Base magnétique bipolaire 85 lb (optionnelle)
• Base magnétique ronde (optionnelle)

Caractéristiques techniques

• Accéléromètre MEMS tri‑axial
• Plage de mesure ±40 g
• Réponse en fréquence 1–1000 Hz (±3 dB)
• ADC 16 bits ; fréquence d'échantillonnage 500–4000 Hz
• Taille de bloc de données 256–4096 échantillons
• Traitement embarqué : FFT, RMS, détection de crêtes
• Connectivité : Bluetooth Low Energy
• Batterie : Li‑Po rechargeable, ~80 heures ; temps de charge 3–4 h
• Protection : IP66
• Température de fonctionnement : -20 à 60 °C (-4 à 140 °F)
• Poids : 72 g (0,16 lb) ; vis de montage : 1/4-28
