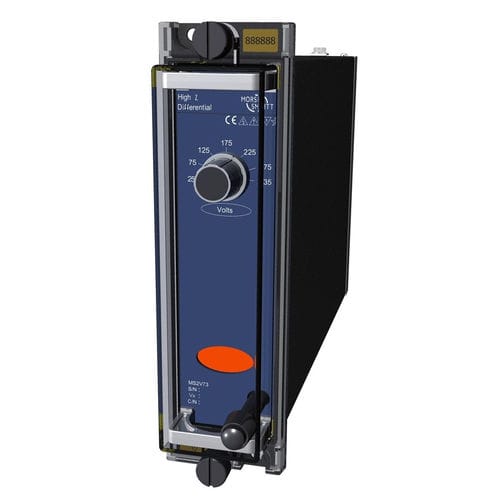

Relais de protection de phase MS2V73

ACpour moteur électriquepour générateur

Protection différentielle à grande vitesse pour divers éléments de la centrale électrique, y compris les générateurs, les barres omnibus, les moteurs et les enroulements individuels des transformateurs de puissance et pour les applications de mise à la terre restreinte. Le relais MS2V73 fournit une protection différentielle à haute vitesse pour divers éléments de la centrale électrique, y compris les générateurs, les barres omnibus, les moteurs et les enroulements individuels des transformateurs de puissance. Le MS2V73 convient également aux applications de mise à la terre restreinte. L'élément de mesure à relais est fondamentalement une unité à armature attirée de construction simple et robuste alimentée par un redresseur à pont. Chaque phase du relais peut être réglée de 25 à 325 VAC par pas de 50 V en utilisant les sélecteurs montés en face avant. Un condensateur est connecté en série avec la bobine de fonctionnement pour rendre le relais insensible à la composante CC du courant de défaut. Le réglage peut donc être calculé en termes de grandeurs RMS AC sans tenir compte du degré de décalage produit par le point sur la vague où le défaut se produit. Une inductance connectée en série avec le condensateur forme un circuit résonnant accordé à la fréquence nominale des relais.
