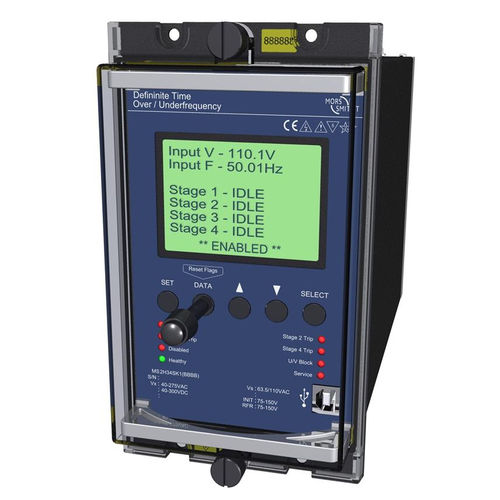

Relais de surveillance de sous-fréquence MS2H34-S
de surfréquenceà montage sur panneauajustable

relais de surveillance de sous-fréquence
relais de surveillance de sous-fréquence
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de sous-fréquence, de surfréquence
Montage
à montage sur panneau
Autres caractéristiques
ajustable, numérique, programmable

Description

Le relais de la série 2H34-S est un relais de surveillance de fréquence avec quatre étages de points de prise et de sortie de fréquence réglables. Chaque point de consigne de fréquence peut être réglé pour un fonctionnement en sous-fréquence ou en surfréquence et possède une temporisation indépendante qui commande un relais de sortie. Un verrouillage de sous-tension est utilisé pour désactiver les quatre sorties fréquence lorsque la tension descend en dessous d'un niveau prédéfini. Chacun des quatre niveaux de réglage a un élément de taux de changement de fréquence (ROCOF) avec une temporisation indépendante. L'élément dF/dt est disponible pour fonctionner comme une fonction logique ET ou OU, l'élément fréquence commandant un contact de sortie commun par étage. Un étage sous-tension et surtension séparé est prévu pour les fonctions d'alarme. Le relais 2H34-S est construit sur la plate-forme numérique Micro MATRIX-S. L'interface homme-machine (IHM) Micro MATRIX standard est combinée à des circuits de mesure et de détection de fréquence à l'état solide pour fournir une grande précision, une configuration simple et un fonctionnement flexible. L'autosurveillance est effectuée par des chiens de garde matériels et logiciels. Un port de programmation USB est fourni pour faciliter l'établissement des paramètres des relais à l'aide d'un PC.

---
