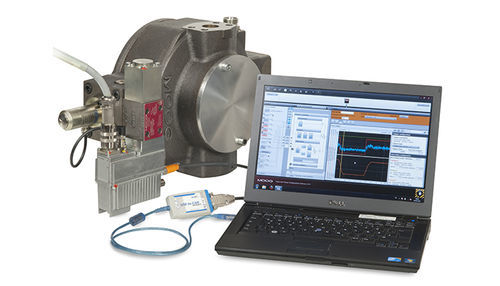

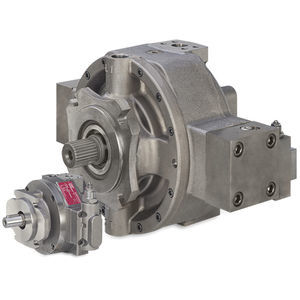

Pompe hydraulique à pistons radiaux RKP-D

à pistonélectrohydrauliquepour applications industrielles

Vue d'ensemble
La pompe à pistons radiaux à régulation digitale (RKP-D) est une pompe électro-hydraulique avec interface Fieldbus. Elle convient aux applications machines à haute dynamique et fiabilité, par exemple l'injection plastique et la déformation des métaux. La conception combine une mécanique robuste et une électronique moderne : une servo-soupape proportionnelle pilote avec électronique embarquée pour la régulation du débit et de la pression, ainsi qu'une commande microprocesseur puissante et flexible pour le réglage et le diagnostic.

Fonctions et avantages

• Soupape pilote servo-proportionnelle avec électronique digitale pour une régulation précise (débit, pression) et une grande dynamique
• Compatible avec différentes architectures d'automates via commande analogique ou digitale (CANopen)
• Adaptation des paramètres de régulation de pression en cours de fonctionnement pour optimiser les processus séquentiels avec plusieurs actionneurs
• Arrangements multi-pompes optimisés en mode master-slave pour combiner plusieurs étages de pompe sur un débit commun et améliorer la régulation de pression
• Réduction des temps d'arrêt grâce à un diagnostic d'erreur simple et rapide via interface opérateur (HMI) ou ordinateur portable avec accès complet aux paramètres internes
• Conception compacte et mise en service rapide grâce à l'électronique intégrée

Spécifications
Débit (cm³/tr): 19, 32, 45, 63, 80, 140
Type: pompe en circuit ouvert avec différentes possibilités de réglage et de commande
Masse (kg): 22 à 105
Moment d'inertie (kg·cm²): 17,7 à 380
Plage de température ambiante (°C): -15 à +60
Vitesse maximale à la pression d'entrée 1 bar abs. (min⁻¹): 2 100 à 2 900
Pression nominale max. version moyenne pression (bar) (RKP 19, 32, 45, 63, 80 et 140): 280
Pression nominale max. version haute pression (bar) (RKP 19, 32, 63, 80, 140): 350

Caractéristiques techniques

• Gamme de modèles : RKP-D (pompe à pistons radiaux à régulation digitale)
• Débit : 19 / 32 / 45 / 63 / 80 / 140 cm³/tr
• Configuration : circuit ouvert, réglable et contrôlable
• Poids : 22–105 kg
• Moment d'inertie : 17,7–380 kg·cm²
• Température de fonctionnement : -15 °C à +60 °C
• Vitesse max. (1 bar abs.) : 2 100–2 900 min⁻¹
• Pression max. version moyenne pression : 280 bar
• Pression max. version haute pression : 350 bar
