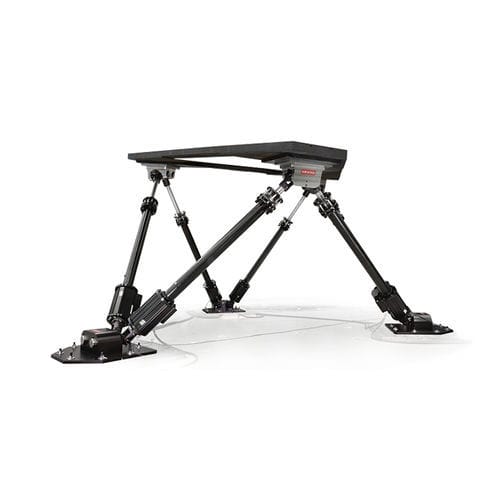

Hexapode de mouvement E60

industrielpour charges lourdesde précision

Présentation
Sélectionnez votre système parmi plusieurs courses d'actionneur et capacités de charge utiles. Ces systèmes électriques 6 DOF offrent un mouvement de plateforme précis et répétable avec une disponibilité >99,8 %, adaptés aux bancs d'essai industriels, simulateurs et applications de mouvement lourdes.

Série E12 — MB-E-6DOF/12/500KG

• Charge utile : 500 kg / 1 102 lb
• Heave (max) : ±0,19 m (±7,5 in)
• Degrés de liberté : Six
• Accélération — Surge : ±6,0 m/s² (±0,61 g); Sway : ±6,0 m/s² (±0,61 g); Heave : ±8,0 m/s² (±0,82 g)
• Vitesse — Surge : ±0,60 m/s (±23,6 in/s); Sway : ±0,60 m/s (±23,6 in/s); Heave : ±0,50 m/s (±19,7 in/s)
• Vitesses angulaires — Roulis : ±300°/s² (±40,0°/s); Tangage : ±300°/s² (±50,0°/s); Lacet : ±500°/s² (±50,0°/s)

Série E12 — MB-E-6DOF/12/1500KG

• Charge utile : 1 500 kg / 3 307 lb
• Heave (max) : ±0,19 m (±7,5 in)
• Degrés de liberté : Six
• Accélération — Surge : ±6,0 m/s² (±0,61 g); Sway : ±6,0 m/s² (±0,61 g); Heave : ±8,0 m/s² (±0,82 g)
• Vitesse — Surge : ±0,60 m/s (±23,6 in/s); Sway : ±0,60 m/s (±23,6 in/s); Heave : ±0,50 m/s (±19,7 in/s)
• Vitesses angulaires — Roulis : ±300°/s² (±40,0°/s); Tangage : ±300°/s² (±50,0°/s); Lacet : ±500°/s² (±50,0°/s)

Série E26 — MB-E-6DOF/26/1800KG

• Charge utile : 1 800 kg / 3 968 lb
• Heave (max) : ±0,41 m (±16,1 in)
• Degrés de liberté : Six
• Accélération — Surge : 7,0 m/s² (0,7 g); Sway : 7,0 m/s² (0,7 g); Heave : 10,0 m/s² (1,0 g)
• Vitesse — Surge : 0,80 m/s (31,4 in/s); Sway : 0,80 m/s (31,4 in/s); Heave : 0,60 m/s (23,6 in/s)
• Vitesses angulaires — Roulis : 250°/s² (±35,0°/s); Tangage : 250°/s² (±35,0°/s); Lacet : 500°/s² (±40,0°/s)

Série P26 — MB-EP-6DOF/26/3000KG

• Charge utile : 3 000 kg / 6 613 lb
• Heave (max) : ±0,41 m (±16,1 in)
• Degrés de liberté : Six
• Accélération — Surge : ±6,3 m/s² (0,63 g); Sway : ±6,3 m/s² (0,63 g); Heave : ±9,0 m/s² (0,90 g)
• Vitesse — Surge : ±0,80 m/s (31,4 in/s); Sway : ±0,80 m/s (31,4 in/s); Heave : ±0,60 m/s (23,6 in/s)
• Vitesses angulaires — Roulis : ±200°/s² (±35,0°/s); Tangage : ±200°/s² (±35,0°/s); Lacet : ±400°/s² (±40,0°/s)

Série E60 — MB-E-6DOF/60/14000KG

• Charge utile : 14 000 kg / 30 865 lb
• Heave (max) : ±0,97 m (±38,4 in)
• Degrés de liberté : Six
• Accélération — Surge : ±7,0 m/s² (0,71 g); Sway : ±7,0 m/s² (0,71 g); Heave : ±9,0 m/s² (0,91 g)
• Vitesse — Surge : ±1,0 m/s (±39,4 in/s); Sway : ±1,0 m/s (±39,4 in/s); Heave : ±0,80 m/s (±31,5 in/s)
• Vitesses angulaires — Roulis : ±150°/s² (±22,0°/s); Tangage : ±150°/s² (±21,0°/s); Lacet : ±150°/s² (±25,0°/s)

Série P60 — MB-EP-6DOF/60/14000KG

• Charge utile : 14 000 kg / 30 865 lb
• Heave (max) : ±0,960 m (±37,8 in)
• Degrés de liberté : Six
• Accélération — Surge : ±6,5 m/s² (0,66 g); Sway : ±6,5 m/s² (0,66 g); Heave : ±9,0 m/s² (0,92 g)
• Vitesse — Surge : ±1,00 m/s (39,4 in/s); Sway : ±1,00 m/s (39,4 in/s); Heave : ±0,80 m/s (31,5 in/s)
• Vitesses angulaires — Roulis : ±150°/s² (±22,0°/s); Tangage : ±150°/s² (±21,0°/s); Lacet : ±250°/s² (±25,0°/s)

Littérature disponible / brochures (sélection)
Des brochures d'ensemble et des catalogues détaillés pour P60, E60 et les petits systèmes de mouvement sont disponibles.
