Logiciel d'analyse Warp

de conceptiond'optimisationd'écoulement

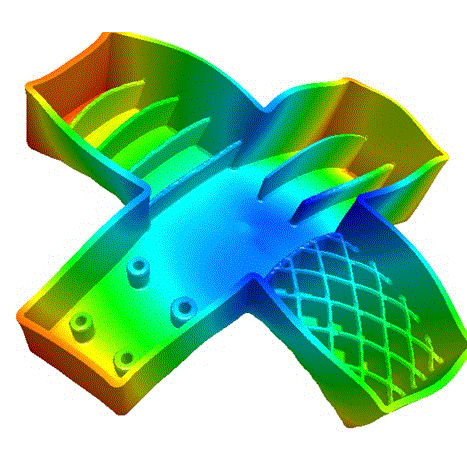

Warp Moldex3D Warp permet aux utilisateurs d'effectuer une analyse dynamique du gauchissement des pièces épaisses et des pièces qui présentent des variations d'épaisseur extrêmes. Avec Warp, les utilisateurs peuvent facilement valider le ratio de déformation de la pièce par rapport à l'effet de retrait et identifier efficacement les causes de gauchissement. Pour les matériaux chargés de fibres, Warp incorpore les théories des composites de fibres et les résultats de l'orientation des fibres pour prédire son retrait anisotrope, la contrainte résiduelle et les effets de la viscoélasticité du matériau sur le gauchissement. De plus, Warp peut être relié par le module FEA Interface, qui s'intègre à la plupart des logiciels de structure de pointe pour effectuer une analyse structurelle plus réaliste. Capacités Évaluer la forme finale de la pièce avant le moulage réel Évaluer l'effet de refroidissement non équilibré sur le gauchissement Evaluer l'effet du retrait volumétrique sur le gauchissement Évaluer l'effet de la contrainte dans le moule sur le gauchissement Évaluer la contrainte résiduelle induite par la chaleur et l'effet de la déformation thermique de la base du moule Fournir la planéité pour évaluer le gauchissement de l'aspect de la surface Caractéristiques Analyse du gauchissement des pièces Calculer la forme finale de la pièce en raison du retrait du matériau lorsque la température et la pression passent des réglages du procédé aux conditions ambiantes. Analyse des contraintes résiduelles Après l'éjection de la pièce, la pièce se rétrécit et se déforme pour atteindre une forme d'équilibre. A ce moment, la contrainte résiduelle à l'intérieur de la pièce est appelée contrainte résiduelle induite par le procédé Calculer les contraintes résiduelles développées pendant tout le cycle de moulage, y compris les effets des distributions de température et de pression, l'orientation des matériaux et les caractéristiques géométriques
