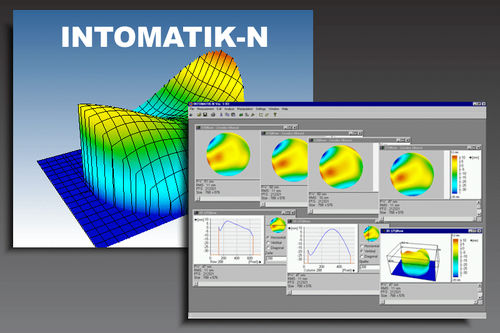

Logiciel d'analyse de phase INTOMATIK-N

de mesurede calibrationde test

Grâce à l'algorithme de déphasage, le logiciel INTOMATIK-N offre une plus grande précision et une plus grande plage de mesure en ce qui concerne les écarts de forme de la surface par rapport à l'INTOMATIK-S. En outre, le signe de l'écart de forme de la surface est automatiquement déterminé. - Évaluation d'interférogrammes déphasés conformément à la norme ISO 10110-5 - Système d'exploitation Windows® 10/11 - Grande surface de mesure grâce à l'utilisation de la pleine résolution de la caméra - Représentation des coordonnées en pixels, mm ou pouces - Calibrage manuel et automatique de l'unité de déphasage - Génération automatique de protocoles - Exportation des résultats au format "*.opd" ou sous forme de données brutes pour un traitement ultérieur Module d'enregistrement - Affichage permanent de l'interférogramme en direct, affichage coloré de la surmodulation dans l'image en direct - Options de masquage étendues - Fonction histogramme - Affichage de l'évolution de la phase locale (angle de déphasage, modulation, intensité) - Sauvegarde de la distribution de l'intensité sous forme de fichier "*.bmp" Module d'évaluation - Affichage des résultats sous forme de courbes de niveau, de graphiques 3D et 2D - Options de manipulation étendues telles que le calcul de la moyenne, le filtrage et l'ajustement de la distribution de phase - Outre la mesure des surfaces planes et sphériques, les mesures des prismes à 90°, des cubes d'angle et de l'homogénéité, ainsi que le test absolu et le test des trois surfaces planes sont également inclus
