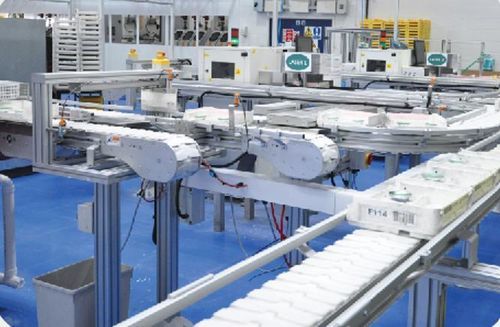

Convoyeur à bande MP

à bande modulaireà chaînescourbe

Présentation
MODU propose une plateforme de convoyeurs modulaires pour la manutention industrielle, combinant des profils aluminium interchangeables et des pièces plastiques moulées pour assurer le convoyage, l'accumulation, l'élévation et le buffering sur les lignes de production et logistique.

Chaîne plastique

• Systèmes de convoyeurs à chaîne plastique modulaires montables avec des outils manuels standard pour une installation rapide.
• Cadres en aluminium anodisé et composants plastiques conçus pour faciliter le nettoyage et les configurations hygiéniques.
• Les coudes, droites et supports préassemblés réduisent le temps d'assemblage sur site.

Chaîne plastique - Familles de produits / Tableau
Cadre aluminium : MP | MS2 | MM3 | ML2 | MX2
Cadre inox : DS2 | DM3 | DL2 | DX2
Largeur de chaîne / largeur de poutre par famille :
MP : 35 mm / 45 mm | MS2 : 63 mm / 65 mm | MM3 : 83 mm / 85 mm | ML2 : 140 mm / 145 mm | MX2 : 220 mm / 225 mm

Bande plastique

• Convoyeurs à bande plastique modulaires pour produits volumineux ou sensibles, avec composants standardisés pour simplifier l'ingénierie et la maintenance.
• Surface de bande en POM blanc, plate et lisse pour minimiser les rayures et permettre une manipulation sûre.
• Conçus pour s'intégrer à des équipements neufs ou existants ; interfaces modulaires facilitant l'alignement de ligne et les changements.

Bande plastique - Familles de produits / Tableau
Cadre aluminium : MT2 | MR2 | MF2
Cadre inox : DT2 | DR2 | DF2
Largeur de chaîne / largeur de poutre par famille :
MT2 : 315 mm / 360 mm | MR2 : 438 mm / 480 mm | MF2 : 585 mm / 625 mm

Convoyeur en spirale

• Convoyeurs en spirale compacts pour élévation continue ou buffering avec faible maintenance.
• Options disponibles : système de lubrification automatique (ALS) et réglage de tension pour simplifier l'entretien et l'installation.

Convoyeur en spirale - Fonctions
Élévation : Convoyage continu ascendant/descendant de cartons, caisses, plateaux et bacs avec faible encombrement, grand débit et faible bruit.
Buffering : Configurable pour stocker des flux de masse de contenants (canettes, verre) pour l'équilibrage de ligne.
Conveying : Concept de connexion 3D permettant une élévation compacte et une traversée horizontale dans des implantations complexes.
Portail : Solution à bande unique réduisant les transferts et le risque de blocage ; permet de relier deux spirales.

Convoyeur en spirale - Spécifications
Largeurs de chaîne : 155 mm | 220 mm | 400 mm | 600 mm
Diamètres extérieurs : 1350 mm | 1500 mm | 1850 mm | 2250 mm

Convoyeur d'accumulation

• Table d'accumulation : Buffering de masse utilisant des convoyeurs alternés entraînés par deux moteurs réducteurs.
• S-accumulation : Accumulation en ligne FIFO maintenant l'orientation des produits ; conception sanitaire adaptée aux industries pharmaceutique et alimentaire.
• Accumulation Alpine : Buffer multi-couches empilé pour le refroidissement, le séchage ou le stockage dense entre machines.

Convoyeurs d'élévation et d'abaissement

• Configurations d'élévation et d'abaissement pour déplacer les produits entre niveaux avec options de haute vitesse et forte capacité.
• Convoyeur à préhenseur : Système à doubles convoyeurs pour une prise sécurisée à grande vitesse dans les applications d'emballage et transfert.
• Élévateur/Abaisseur : Solution haute capacité pour caisses, sacs et plateaux ; minimise l'encombrement pour palettisation et stockage WIP.
• Convoyeurs à friction et à godets : Solutions économiques pour les changements de niveau avec interfaces standardisées pour l'intégration.

Guide et structure de support du convoyeur

• Rails de guidage et supports réglables pour éviter les chutes de produit et maintenir l'alignement.
• Structures de support standard et portatives à construction modulaire pour stabilité et mobilité selon le besoin.

Téléchargements / Documentation
Fiches produit, fichiers CAO et brochures PDF disponibles pour les données techniques et la planification d'intégration.

Caractéristiques techniques

• Familles Chaîne plastique : MP, MS2, MM3, ML2, MX2 (aluminium) ; DS2, DM3, DL2, DX2 (inox).
• Largeurs Chaîne (exemples) : 35, 63, 83, 140, 220 mm (largeurs de poutre 45, 65, 85, 145, 225 mm).
• Familles Bande plastique : MT2, MR2, MF2 (aluminium) ; DT2, DR2, DF2 (inox).
• Largeurs Bande (exemples) : 315 mm (360 mm poutre), 438 mm (480 mm poutre), 585 mm (625 mm poutre).
• Spirale : largeurs de chaîne 155, 220, 400, 600 mm ; diamètres extérieurs 1350, 1500, 1850, 2250 mm.
• Types d'accumulation : Table, S (FIFO), Alpine (multi-couches).
• Options d'élévation : Préhenseur, Élévateur/Abaisseur, friction et godets.
• Matériaux : Cadres en aluminium anodisé et composants plastiques moulés ; options inox pour environnements hygiéniques.
