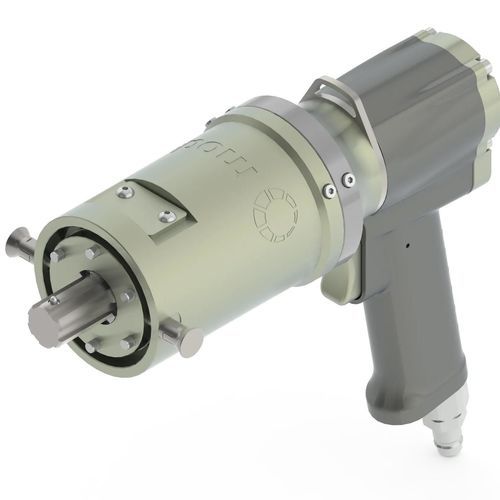

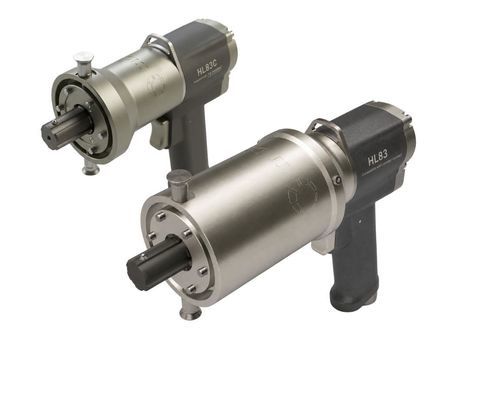

Actionneur de vanne pneumatique HL83C

rotatifportableà faible encombrement

Les actionneurs de vanne pneumatiques portables Modec HL83C sont les plus compacts et légers. Malgré leur petite taille, ils offrent une large gamme d'options de puissance et peuvent fonctionner dans n'importe quel environnement, y compris les plus difficiles. Ils sont certifiés ATEX II 2 GD c IIC T6 à T4 (sauf lorsqu'ils sont équipés d'un compteur de révolutions). De plus, le couple maximal peut être facilement contrôlé en ajustant la pression d'alimentation en air, garantissant un fonctionnement sûr pour vos vannes.

Spécifications
- Droit
- Vitesse libre (RPM)
- 4 bars : 150
- 5 bars : 160
- 6 bars : 170
- 7 bars : 180
- Couple max (Nm)
- 4 bars : 90
- 5 bars : 110
- 6 bars : 130
- 7 bars : 150
- Options
- HL83CE-077
- HL83CS-258
- Vitesse libre (RPM)
- 4 bars : 45
- 5 bars : 48
- 6 bars : 51
- 7 bars : 503
- Couple max (Nm)
- 4 bars : 302
- 5 bars : 369
- 6 bars : 436
- 7 bars : 503
- ✔
- HL83CH-564
- Vitesse libre (RPM)
- 4 bars : 20
- 5 bars : 22
- 6 bars : 23
- Couple max (Nm)
- 4 bars : 659
- 5 bars : 806
- 6 bars : 952
- ✔

Attention ! Ne pas utiliser l'actionneur lorsque le couple est supérieur à 740 lb.ft ou 440 lb.ft avec RA30, BJH01 et TM004. Utilisez la pression pour limiter le couple.

Connexions & lubrifications
- Référence
- Consommation d'air (Nl/min) : 1200
- Connexion : G 1/2
- Ø Connexion min (mm) : 8.2
- Ø Tuyau min (mm) : 12
- Lubrification (gouttes/min) : 6
- FRL : AC107
- Boîte SAT : AC118

Disposition
- Référence
- Poids (kg)
- HL83CE-077 : 3.2
- HL83CS-258 : 5.6
- HL83CH-564 : 6.3

Options disponibles pour le HL83C
- Compteur de révolutions numérique* (code option 02)
- Le compteur de révolutions numérique ne peut pas être certifié ATEX.

Accessoires
- Têtes droites
- Multiplicateur de couple
- Tête à angle droit RA30
- Têtes banjo
- Adaptateurs : avec doigts, avec rayons, fixes, interfaces
- Systèmes de réaction de couple : Bras de réaction, Bipied télescopique, Bras de réaction articulé fixé à l'attelage de remorque de véhicule, Bras de réaction articulé tenu au pied, Autres systèmes de réaction de couple
- Gestion de l'air : Unités de Filtration, Régulation de pression et Lubrification (FRL), Boîte de Traitement de l'Air de Sécurité (Boîte SAT)
- Autres accessoires : Valises de transport, boîte à outils

Caractéristiques techniques / spécifications
- Modèle : HL83C (variantes : HL83CE-077, HL83CS-258, HL83CH-564)
- Type : Actionneur de vanne pneumatique portable
- Certifié ATEX II 2 GD c IIC T6 à T4 (sauf avec compteur de révolutions)
- Couple max : jusqu'à 952 Nm (selon la configuration)
- Consommation d'air : 1200 Nl/min
- Connexion : G 1/2, min Ø 8.2 mm, min tuyau Ø 12 mm
- Lubrification : 6 gouttes/min
- Poids : de 3.2 kg à 6.3 kg selon la variante
- Options disponibles : Compteur de révolutions numérique (non certifié ATEX)
