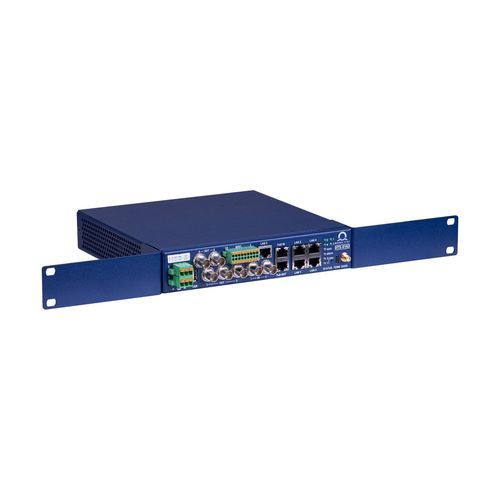

Serveur de temps NTP DTS 4163

SNTPPTPPRP

Le DTS 4163.grandmaster est un grandmaster PTP conçu pour les sous-stations numériques IEC 61850, offrant une synchronisation temporelle précise avec fonctionnement redondant pour augmenter la fiabilité et la disponibilité.

Faits marquants

• Grandmaster PTP optimisé pour les sous-stations numériques IEC 61850 (PRTC / IEEE 1588-2008 ; compatible IEEE 1588-2019 / PTPv2.1).
• Support PRP/HSR pour fonctionnement à double attachement et redondance transparente.
• Quatre ports Gigabit Ethernet entièrement PTP (RJ45 ou SFP) plus interface de gestion dédiée.
• Fonctions de sécurité : secure boot, données utilisateur chiffrées et firmware signé.
• Serveur NTP capable de traiter plus de 10 000 requêtes NTP/SNTP par seconde.
• Récepteur GNSS multi-constellation intégré (GPS, Galileo, GLONASS, BeiDou, SBAS) pour meilleure précision et disponibilité.
• Fonction Boundary clock pour interconnecter plusieurs domaines temporels.
• Options d'oscillateur (TCXO / OCXO / Rubidium) pour améliorer les performances en holdover.
• Sorties temporelles legacy (IRIG, ToD, DCF, impulsion, fréquence) et horodatage d'événements pour intégration aux systèmes anciens.
• Supervision et gestion complètes via MOBA-NMS.

Caractéristiques techniques (aperçu fonctionnel)

• Oscillateur : options TCXO / OCXO / Rubidium.
• Interfaces réseau : 4x 100/1000BaseT (LAN 1–4) ou 4x SFP ; plus 1x 100/1000BaseT (LAN 5) pour la gestion.
• Fonctions réseau : grandmaster PTP / maître SyncE ; serveur NTP v4/v3 et SNTP ; IPv4/IPv6 ; agrégation de liens (IEEE 802.3ad) sur LAN 2 & 3 ; VLAN (802.1Q, 802.1p) ; routage statique ; IGMP/multicast.
• Entrées de référence : entrée RF GNSS (récepteur interne 92 canaux), 2x entrées PTP esclave, boucle DCF, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Sorties de référence (réseau) : PTP sur LAN 1–4 (E2E, P2P, 1-step/2-step, multicast, couche 2, IPv4/IPv6) ; SyncE/ESMC ; modes serveur NTP ; SNTP ; TIME/DAYTIME.
• Sorties de référence (non réseau) : 3–4 sorties impulsion/fréquence de précision (1PPS–10 MHz ou IRIG-B), IRIG-B analogique, ToD, RS-422 série, sorties d'événements configurables et horodateurs.
• Profils PTP pris en charge : E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Alarmes & notifications : contact relais, traps SNMP, alertes par email, LED d'alarme, Syslog.
• Gestion : compatibilité MOBA-NMS ; accès terminal via USB-C et SSH ; SNMP v1/v2c/v3 ; mise à jour firmware via SCP/SFTP/USB.
• Sécurité : secure boot matériel ; firmware chiffré/signé ; accès sécurisé (SSH, SCP, SFTP) ; conformité aux recommandations IEC 62443-4-2.

Spécifications techniques

• Dimensions : 222 x 44 x 222 mm (avec kit rack : 483 x 44 x 222 mm, 19", 1U).
• Poids : env. 2,0 kg (selon version).
• Boîtier : acier peint en poudre.
• Indice de protection : IP20.
• Température de fonctionnement : -20 à 50 °C.
• Humidité de fonctionnement : 5–95 % HR, sans condensation.
• Refroidissement : options actives ou passives sans ventilateur.
• Alimentation : variable selon version (voir documentation produit).
• Homologations : CE, UKCA, CB, RoHS, WEEE ; CEM : IEC 61850-3, série IEC 61000 ; Sécurité : IEC 62368-1.
• Précision (typique) : GNSS vers interne < ±50 ns ; PTP vers interne < ±50 ns ; valeurs des sorties détaillées dans la documentation.
