Objectif de microscope à focale fixe
pour inspection de surfacepour applications métrologiquespour inspection de matériau

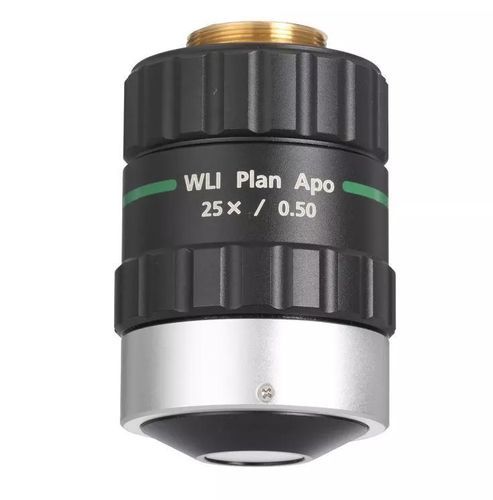

Objectif de microscope à focale fixe - MITUTOYO - pour inspection de surface / pour applications métrologiques / pour inspection de matériau
Objectif de microscope à focale fixe - MITUTOYO - pour inspection de surface / pour applications métrologiques / pour inspection de matériau
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à focale fixe
Applications techniques
pour applications métrologiques, pour inspection des semi-conducteurs, pour inspection de matériau, pour inspection de surface, pour ligne de production, pour mesure de rugosité de surface
Autres caractéristiques..
haute résolution, apochromatique, design compact
Focale

4 mm
(0,16 in)

Description

Aperçu du produit
  • Nouveau design assorti à l'unité WLI-Unit
  • Assure une grande distance de travail tout en restant compacte et légère (parfocal 60 mm)
  • Grande ouverture numérique (N.A. 0,50) pour une haute résolution
  • Correction optique Plan Apochromat
  • Séparateur de faisceau et miroir de référence intégrés dans l'objectif
  • Mécanisme de réglage des franges d'interférence en standard


Caractéristiques techniques
  • Modèle: WLI Plan APO 25x
  • Grandissement: 25x
  • Ouverture numérique (N.A.): 0,50
  • Distance de travail (W.D.): 3,6 mm
  • Distance focale (f): 4 mm
  • Distance parfocale (P.D.): 60 mm
  • Pouvoir de résolution (R): 0,55 µm
  • Focale de tube applicable: 100 mm
  • Champ de vision (caméra 2/3"): 0,26×0,35 mm
  • Champ de vision (WLI-Unit): 0,29×0,22 mm
  • Compensation du verre: Non
  • Gamme spectrale: VIS
  • Observation/Type d'interféromètre: Interféromètre
  • Longueur du tube miroir (hors vis de fixation): 57 mm
  • Vis de montage: RMS / 20.32 mm ×36 TP
  • Diamètre extérieur: 40 mm
  • Masse: 290 g


Applications
  • Interférométrie à lumière blanche et profilométrie de surface
  • Mesure de rugosité et de hauteur de marche
  • Inspection de couches minces et métrologie optique en production
  • Contrôle de composants en microélectronique, mécanique de précision et essais de matériaux


Compatibilité et fixation
  • Conçu pour une utilisation avec une lentille tube de 100 mm
  • Compatible avec les formats caméra 2/3" et l'unité WLI-Unit
  • Montage par filetage RMS / 20.32 mm ×36 TP
  • Couverture spectrale dans la gamme visible (VIS)
