Émerillon de blocage K551423

Aperçu du produit

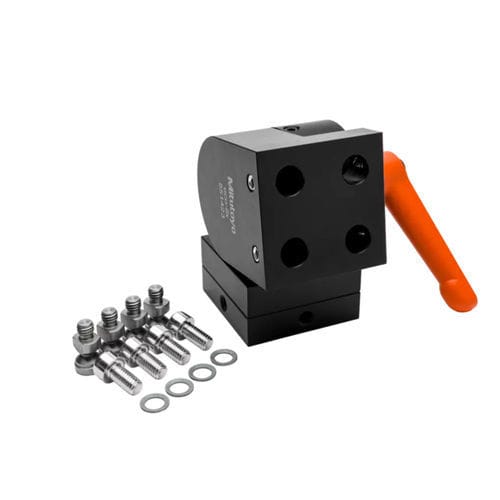

Joint rotatif pour le montage et le positionnement du système de serrage de forme PinFlex K551469. Ajustez facilement la position de rotation (360°) et l'angle (180°) de K551469 grâce aux 2 axes de rotation. Verrouillez la position d'angle avec la poignée de serrage. Verrouillage de l'axe de rotation par vis M6. La pince PinFlex est fixée par 4 boulons de serrage vissés dans K551469 puis serrés par des vis de serrage côté joint rotatif. Matériel de montage inclus.

Caractéristiques

• Deux axes de rotation offrant 360° de rotation et 180° d'ajustement angulaire
• Position d'angle sécurisée par une poignée de serrage
• Axe de rotation verrouillable avec des vis M6
• Fixation de la pince PinFlex via 4 boulons de serrage
• Matériel de montage inclus pour une installation immédiate

Applications

• MMC (machines à mesurer tridimensionnelles)
• Système de bridage PinFlex pour maintien de formes

Caractéristiques techniques

• Masse : 1080 g
• Unités par livraison : 1
• Longueur : 48 mm
• Largeur : 48 mm
• Hauteur : 100 mm
• Filetage pour vis de verrouillage : M6
• Espacement des filets / motif de montage : 25 x 25 mm
• Gamme de produits : eco-fix, eco-fixplus, PinFlex
• Type de composant : Composant de base
• Contenu de la livraison : écrou de fixation Ø10 mm (M6) avec rondelle 7 mm (4 pcs), vis de serrage M6 x 12 mm (4 pcs), joint rotatif (1 pc)
