Une force de mesure faible et constante pour un contrôle de haute précision de pièces délicates

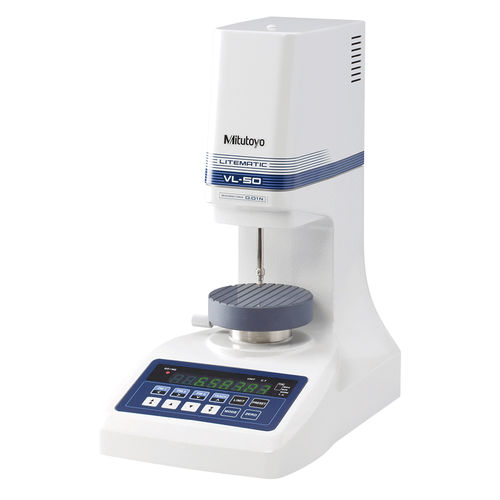

LITEMATIC VL-50-B/50S-B
- Brevet déposé (Japon), Brevet en cours (Japon)
Idéal pour la mesure de l'épaisseur ou de la hauteur d'une pièce qui peut être facilement affectée
par la force de mesure
- Avec une force de mesure de seulement 0,01 N, le Litematic est idéal pour mesurer des pièces facilement déformées ou des composants de haute précision.
- Pour les pièces pour lesquelles 0,01 N est insuffisant, le modèle 0,15 N ou 1 N est recommandé.
- La broche est entraînée par un moteur et s'arrête lorsque le point de contact touche la pièce. Dès lors, la valeur maximale, minimale ou la différence peut être mesurée en utilisant une force de mesure constante.
Mesure de haute précision
- Haute résolution dosvn à 0,01 pm et une large plage de mesure de 50 mm. L'utilisation d'un matériau à faible dilatation thermique pour la broche et de céramique pour la table de mesure minimise l'effet des variations de température pendant l'utilisation. L'appareil ne rouille pas, ce qui simplifie l'entretien et la gestion.
Principe de la force de mesure constante
Une structure déséquilibrée, à liaisons parallèles, permet à l'Utematk d'offrir une force de mesure faible et constante.
La force de mesure du Litematic n'est pas fournie par un ressort mais provient d'une structure ressemblant à une balance. Nous appelons cela une "liaison parallèle" Un coulisseau motorisé portant la broche liée se déplace sur son guide tandis que la liaison repose sur une butée, comme le montre la figure 1. Lorsque la broche entre en contact avec la pièce à usiner (Fig. 2), la bielle se soulève de la butée et le moteur s'arrête. À ce stade, la tringlerie est maintenant soutenue par la pièce à usiner, ce qui permet d'appliquer une force de mesure constante.
---
