La MMT horizontale CARBstrato de Mitutuyo est une grande MMT horizontale de haute précision, utilisée pour mesurer les carrosseries de voitures. Elle existe en deux types : une tête unique et une tête double. Le type à double tête mesure les carrosseries de voitures en contrôlant deux têtes simultanément. Son système de guidage est composé d'un guide linéaire sur l'axe X, tandis qu'un palier à air est utilisé sur l'axe YZ. Il a une plage de mesure de ( X,Y,Z) 4000-8000mm x 1400-1600mm x 2000 - 2600mm, avec une précision de (18+20L/1000)µm* et une résolution de 1µm.
Système de mesure de carrosserie
Série MICROCORD CARBstrato
- La plus grande classe de MMT au monde La série CARBstrato est une gamme de MMT CNC à axe horizontal, offrant la plus grande plage de mesure au monde, permettant même de mesurer des carrosseries de voitures
de mesurer des carrosseries de voitures.
- Systèmes à une et deux grilles
Des systèmes à une ou deux rames sont disponibles pour répondre à l'utilisation prévue.
Type à une rampe : Mesure une pièce à l'aide d'un seul vérin

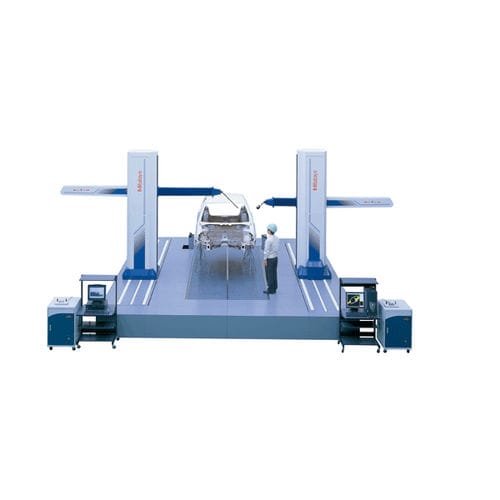

Type à double bélier : mesure une pièce placée entre deux béliers contrôlés simultanément
---
