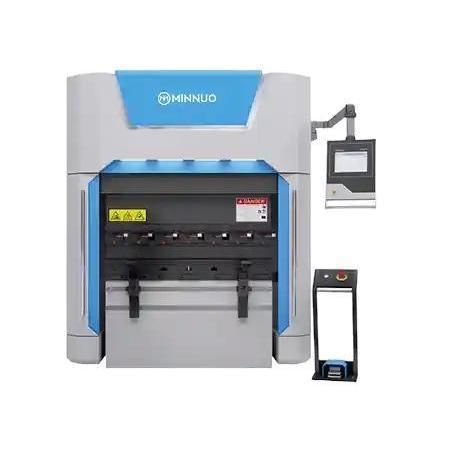

Presse plieuse servo-électrique EP-43T2000

CNC2 axesd'atelier

Aperçu
Le EP-43T2000 est une presse plieuse à servomoteur de capacité moyenne conçue pour former des pièces en tôle de plus grande longueur. Avec une capacité de 43 T, une longueur utile de 2000 mm et un servomoteur d'axe Y de 7,5 kW, il offre un contrôle de position précis, un faible niveau sonore et une exploitation énergétiquement efficace pour la production en série et sur mesure.

Caractéristiques principales

• Système à servomoteur électrique — sans huile hydraulique : réduit la maintenance et supprime les risques liés aux fluides hydrauliques.
• Servomoteur 7,5 kW sur l'axe Y avec contrôle de position en temps réel pour des courses de pliage stables et répétables sur tôles fines à moyennes.
• Longueur de pliage 2000 mm avec 43 T de force : adapté aux panneaux, supports, châssis et tôles structurelles.
• Fonctionnement silencieux et propre, adapté aux environnements de production en intérieur (< 70 dB rapportés).
• Contrôle CNC intégré compatible Delem, ESA ou KND pour programmes multi-étapes et intégration du butée arrière.

Configurations recommandées

• Butée arrière CNC (axes X + R) pour un positionnement précis lors d'opérations multi-pli.
• Système de changement rapide d'outillage pour réduire les temps d'arrêt.
• Correction automatique de l'angle par laser pour réglage en cycle.
• Bras de support avant pneumatiques pour stabiliser les longues pièces et faciliter la manutention.
• Pédale + arrêt d'urgence pour une utilisation sûre et ergonomique.

Cas d'application

• Client : fournisseur d'armoires électriques et de tableaux de commande (Europe de l'Est).
• Pièce : panneaux en acier galvanisé 1,2–2,0 mm jusqu'à 1800 mm de longueur.
• Configuration type : EP-43T2000 + contrôleur ESA S660 + butée arrière CNC double axe.
• Résultats : écart d'angle ≤ ±0,3° ; utilisation matière améliorée ~15 % ; économies d'énergie ≈ 55 % vs hydraulique ; bruit < 70 dB ; productivité +~30 % grâce à la correction automatique d'angle.

Spécifications produit (extrait)
Specifications | Unité | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Spécifications techniques

• Modèle : EP-43T2000
• Capacité de pliage : 43 T
• Longueur de pliage : 2000 mm
• Servomoteur axe Y : 7,5 kW
• Column pitch : 1400 mm
• Profondeur de gorge : 410 mm
• Daylight : 470 mm
• Inclinaison du coulisseau : ±30°
• Vitesses Y : rapide 180 mm/s, travail 50 mm/s, retour 180 mm/s
• Vitesse X rapide : 500 mm/s ; course X : 500 mm
• Vitesse R rapide : 200 mm/s ; course R : 140 mm
• Vitesse Z1/Z2 rapide : 400 mm/s ; course Z1/Z2 : 600 mm
• Précision de positionnement : Y ±0,01 mm ; X ±0,02 mm ; R ±0,1 mm ; Z1/Z2 ±0,1 mm
• Contrôleur : SL100-P4/6
• Puissance installée : 15 kVA
• Dimensions (L×P×H) : 2020×1388×2439 mm
• Poids : 3300 kg
