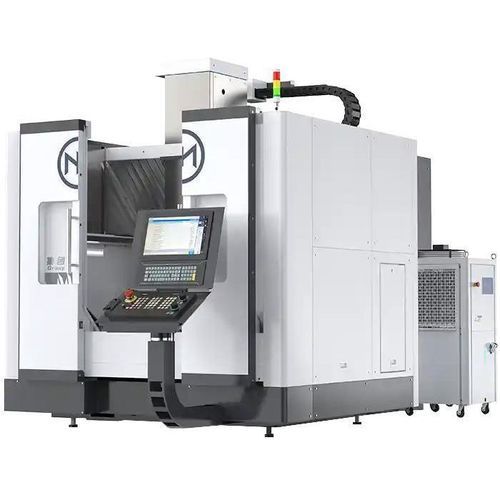

Centre d'usinage 5 axes VMU650

verticalpour acierpour aluminium

Présentation
Ce centre d'usinage vertical 5 axes adopte une structure portique avec une table rotative intégrée à double axe (configuration B/C ou A/C), conçu pour l'usinage de surfaces courbes complexes et d'impulseurs. Il est optimisé pour l'usinage multi-face de haute précision avec stabilité thermique et d'amortissement des vibrations.

Résumé (modèle)

• Centre d'usinage vertical 5 axes précis VMU650
• Parcours X/Y/Z : 650/650/500 mm
• Vitesse de broche : 12 000 tr/min
• Charge maximale table : 600 kg

Caractéristiques clés

• Commande 5 axes simultanée — Permet l'usinage de surfaces complexes et la coupe multi-face en une seule serrage, réduisant les opérations et améliorant la précision.
• Parcours compact à haute rigidité — X/Y/Z : 650/650/500 mm pour l'usinage de pièces détaillées et compactes.
• Broche grande vitesse (12 000 tr/min) — Adaptée à l'ébauche et à la finition sur aluminium, acier, titane et alliages non ferreux.
• Table rotative intégrée (axe B/C) — Prend en charge l'inclinaison ±110° et la rotation 360° pour un accès complet sur 5 faces.
• Structure en fonte stable — Corps en fonte Meehanite pour une stabilité thermique à long terme et une absorption des vibrations, garantissant une constance au niveau micron.

Configurations recommandées

• Table : table fixe ou table rotative
• Broche : broche haute précision / broche grande vitesse / broche couple élevé
• Refroidissement : refroidissement interne, refroidissement haute pression, refroidissement par brouillard
• Entraînement : système d'entraînement par servomoteur, système d'entraînement par moteur linéaire, servomoteur à forte charge
• Commande CNC : Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (systèmes CNC haute performance)
• Automatisation : changeur d'outil automatique (ATC), ATMS, systèmes de chargement/déchargement automatiques
• Assurance précision : mesure par interféromètre laser, compensation thermique, retour par règle graduée
• Contrôle des vibrations : contrôle actif des vibrations et compensation intelligente des vibrations
• Sécurité : carénage de sécurité complet, système d'arrêt d'urgence

Cas d'application

• Client : Usine de moules de précision (Japan)
• Pièce : Cavité de moule d'injection avec courbure 3D complexe
• Montage : VMU avec broche BT40 12 000 tr/min, table 5 axes, palpeur Renishaw, commande Siemens
• Résultats : Usinage complet 5 faces en un seul serrage ; finition de surface Ra ≤ 0,8 μm ; charge de polissage réduite de >40 % ; tolérance dimensionnelle dans ±0,005 mm

Spécifications du produit (tableau)
Modèle : VMU650
Principaux paramètres techniques
Course en trois directions (mm) : 650/650/500
Vitesse de déplacement rapide tri-axes (m/min) : 45/45/45
Table (mm) : φ650
Charge maximale table (kg) : 600
Distance de la face de broche à la surface de table (mm) : 150–650
Plage de pièce (mm) : φ800 × 500
Vitesse de broche (tr/min) : 12000
Conicité broche : HSK A63
Diamètre vis (mm) : 40/45/40
Type magasin d'outils : changeur d'outils à accès direct 20 positions
Précision de positionnement des axes linéaires (mm) : 0,006
Répétabilité des axes linéaires (mm) : 0,004
Plage des axes rotatifs : ±130° × 360°
Vitesse des axes rotatifs (rpm) : A/C : 15/30
Précision de positionnement axes rotatifs (arc-sec) : 6
Répétabilité axes rotatifs (arc-sec) : 4

Remarques
• Convient pour pièces aéronautiques, implants médicaux, aubes de turbine, carters moteurs, moules de précision et autres composants à géométrie complexe, multi-surfaces et haute précision.
• Disponible en structures 5 axes table inclinable, tête inclinable et table double basculante selon les besoins de taille, précision et matériau.

caractéristiques / spécifications techniques

• Modèle : VMU650
• Parcours X/Y/Z : 650 / 650 / 500 mm
• Déplacement rapide tri-axes : 45 / 45 / 45 m/min
• Diamètre table : φ650 mm
• Charge maximale table : 600 kg
• Vitesse broche : 12 000 tr/min (options BT40/HSK disponibles)
• Conicité broche : HSK A63 (configurable)
• Distance face broche à table : 150–650 mm
• Plage de pièce : φ800 × 500 mm
• Diamètres vis : 40 / 45 / 40 mm
• Magasin d'outils : changeur d'outils direct 20 positions
• Précision positionnement axe linéaire : 0,006 mm ; répétabilité : 0,004 mm
• Plage axes rotatifs : ±130° × 360° ; précision positionnement rotatif : 6 arc-sec ; répétabilité : 4 arc-sec
• Vitesses axes rotatifs : A/C : 15/30 rpm
• Structure : base en fonte Meehanite pour stabilité thermique et amortissement des vibrations
