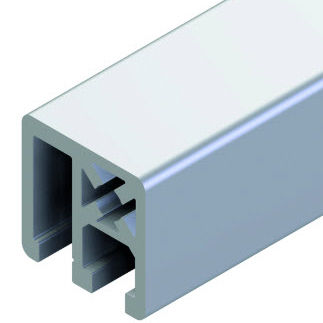

Profilé en aluminium 20.1070/0

rainuréextrudé

Techn. Données / Éléments fournis - Aluminium, extrudé, anodisé E6/EV1 - Ix = 5,024 cm4 - Iy = 4,418 cm4 - lx = 3,041 cm3 - wy = 2,398 cm3 - Poids = 1,211 kg/m - Longueur de la barre = 6 m - Unité d'emballage = 48 m Demandes - Tous les types d'équipements de sécurité - Pour la fixation d'éléments de surface, tels que les grillages tissés, les panneaux, les plaques avec une résistance maximale de 8 mm - Dans le cas d'unités de garde plus importantes, des entretoises intermédiaires en profilé de serrage 45 x 32 doivent être utilisées afin d'assurer une sécurité suffisante contre l'expulsion des éléments de surface ; pour ce faire, il convient d'enlever les bandes de recouvrement du profilé de serrage 45 x 32 mm - Taille de coupe des éléments de surface : Dimension A/B - 40/50 mm selon l'application Assemblée - Fixation MiniTec Power-lock ; aucun perçage nécessaire - Pas de libération des coins des éléments de panneau nécessaire - Pré-assemblage du cadre tripartite - Insérer un élément de panneau et installer la dernière entretoise de profil - Enfoncer le profil de distance référence 22.1039/0 à l'intérieur ou l'enfoncer avec un outil plat - Pour les éléments de panneaux < 6 mm avec joint d'insertion correspondant ou < Montage 4 mm avec profil d'écartement et joint d'étanchéité enfichable supplémentaire sur le côté opposé
