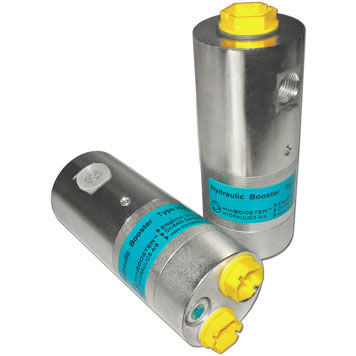

Mini-surpresseur oscillant HC7W

à huileà eau

Description Le HC7W est une unité haute pression très compacte capable de fournir une pression de 2 000 bars malgré un poids d’à peine 1,5 kg. Il convient idéalement à une utilisation avec des fluides très fins (à faible viscosité). Il est idéal pour une utilisation dans des applications portatives telles que les groupes d'alimentation. Le HC7W multiplie la pression d'alimentation en produisant une pression de sortie plus élevée tout en compensant automatiquement la consommation d'huile pour garantir une haute pression. La pression de sortie est ajustée en variant la pression d'alimentation. Grâce au choix de différents adaptateurs haute pression, plusieurs raccords peuvent être obtenus à partir du filetage M22 x 1,5 dans l’orifice HP. Fonctions Le principe de fonctionnement est présenté sur le schéma fonctionnel. Le fluide est alimenté via une valve directionnelle CV vers l'orifice IN, circulant librement à travers les clapets anti-retour KV1, KV2 et DV vers le côté haute pression H. Dans ces conditions, le débit maximal à travers le multiplicateur est atteint, entraînant une sortie rapide du vérin. Lorsque la pression de la pompe est atteinte du côté haute pression H, les clapets KV1, KV2 et DV se ferment. La pression de sortie est atteinte par la pompe alternative OP. L'unité de pompage s'arrête automatiquement lorsque la pression de sortie est atteinte du côté haute pression H. En cas de chute de pression du côté haute pression due à une consommation excessive ou à une fuite, la vanne OP entre automatiquement en action pour maintenir la pression de sortie.
