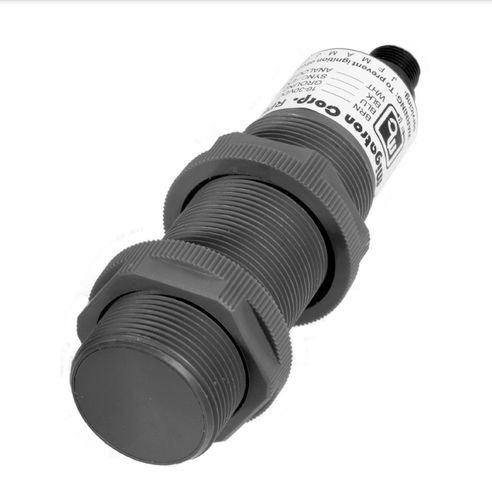

Capteur de proximité à ultrasons RPS-409A-IS3

cylindriqueM30M12

Aperçu Le RPS-409A-IS3 est un capteur ultrasonique analogique à sécurité intrinsèque disponible en plusieurs plages de détection. Il est conçu pour une utilisation en atmosphères dangereuses de gaz ou de poussières (Classe I, II, III) lorsqu'il est installé avec des barrières de sécurité intrinsèque approuvées. Le capteur est logé dans un boîtier de type barillet de 30 mm en PVC et se destine à une intégration avec des automates programmables et des cartes d'entrée analogiques. Le RPS-409A-IS3 fournit une sortie analogique 0–10 Vdc protégée contre les courts-circuits, calibrée en volts par pouce selon la plage maximale de l'unité. Compensation de température intégrée, indicateur LED de cible et ligne Sync/Tx pour synchronisation multi-capteurs ou commande d'émission sont inclus.

Caractéristiques

• Conception à sécurité intrinsèque pour emplacements dangereux
• Certifié C-UL-US (UL/cUL File # E226209)
• Conçu pour une longue durée de vie (espérance >20 ans)
• Disponibilité en stock et livraison rapide
• Indicateur LED (vert = pas de cible ; rouge = cible détectée)
• Disponible en plusieurs plages de détection et variantes de modèle
• Sortie analogique 0–10 V, protégée contre les courts-circuits
• Compensation de température pour des mesures stables sur la plage de fonctionnement
• Boîtier étanche en PVC avec face sensible en PVC ; utiliser un câble classé IP67 ou supérieur pour la connexion
• Large plage de températures de fonctionnement
• Entrée Sync/Tx pour éviter les interférences entre capteurs ou contrôler le timing d'émission

Description fonctionnelle La sortie en tension analogique est linéaire et calibrée en volts par pouce selon la plage du modèle sélectionné (exemple : RPS-409A-80-IS3 = 0,125 V par pouce ; cible à 10 in → 1,25 V ; à 80 in → 10 V). L'alimentation du capteur est de 16–30 VDC avec protection contre l'inversion de polarité (remarque : un minimum de 24 VDC doit être appliqué à la barrière de sécurité intrinsèque). Des contraintes de courant d'entrée et de charge de sortie s'appliquent pour les installations à sécurité intrinsèque. La ligne Sync/Tx permet de synchroniser plusieurs capteurs afin d'éviter les interférences ou de contrôler le timing d'émission pour des installations avancées.

Spécifications techniques

• Matériau du boîtier : Polychlorure de vinyle (PVC) avec face sensible en PVC
• Température ambiante : -40 à +60°C (-40 à +140°F)
• Courant d'entrée : 24 mA maximum avec 24 VDC appliqué à la barrière de sécurité
• Humidité : 0–95 % sans condensation
• Alimentation : 16–30 VDC, protection contre inversion de polarité (Remarque : minimum 24 VDC requis à la barrière de sécurité)
• Sortie : Tension analogique 0–10 V (charge 100 kΩ à l'infini) ; protégée contre les courts-circuits
• Paramètres d'entité : Voir le plan de contrôle pour les paramètres de sécurité intrinsèque
• Variantes de modèle et principales caractéristiques (Modèle | Plage | Fréquence du transducteur | Temps de réponse | Volts par pouce) :
  RPS-409A-40-IS3 | 4–40" | 175 kHz | 85 ms | 0.250 V
  RPS-409A-80-IS3 | 6–80" | 135 kHz | 85 ms | 0.125 V
  RPS-409A-144-IS3 | 10–144" | 70 kHz | 175 ms | 0.069 V
  RPS-409A-216-IS3 | 12–216" | 70 kHz | 175 ms | 0.046 V
• Protection contre les explosions et agréments : Canada et USA (C-UL-US), UL/cUL File # E226209 ; adapté pour Class I (Groupes A,B,C,D), Class II (Groupes E,F,G) et Class III lorsqu'installé conformément aux barrières de sécurité intrinsèque approuvées et au plan de contrôle
• Connexion : Capteur scellé ; la connexion doit se faire avec un câble classé IP67 ou supérieur (câbles M12 4 broches disponibles séparément)
• Accessoires disponibles et articles de commande : câbles M12 (longueurs variées), barrière de sécurité ZSB-409A, bloc de mise à la terre pour rail DIN, multimètre PD6000 (accessoires vendus séparément)
