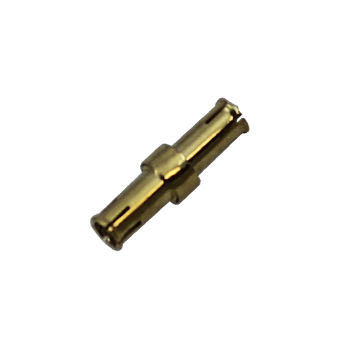

Connecteur carte à carte 54033-001B

de donnéesPCBcirculaire

Les solutions SuperMini Board-to-Board optimisent les performances d'interconnexion pour les applications d'empilage carte à carte. Les puces disponibles permettent un espacement carte à carte aussi faible que 3 mm, garantissant la fiabilité des lignes de transmission pour les circuits imprimés étroitement empilés. La faible force d'insertion permet d'augmenter la densité des interconnexions par carte. La conception unique de la puce permet de prolonger les cycles d'accouplement et de désaccouplement. Type de produit Bullet Fréquence (GHz) 18, 27, 36, 40, 50, 67 Longueur de la balle 0.113 Outils, alésage en C T-54033-2 ÉLECTRICITÉ Sans mode jusqu'à 67 GHz VSWR : 1.13:1 Max (1/2 dispositif testé : Réceptacles de circuits imprimés accouplés, balles et assemblages de câbles de test) Faible perte d'insertion Force d'accouplement et de désaccouplement : Alésage lisse : 6 oz / 6 oz, Détente : 9 oz / 12 oz (typ.) Conforme à la norme MIL-PRF-39102 pour la résistance à la corrosion, aux vibrations, aux chocs mécaniques et aux chocs thermiques.
