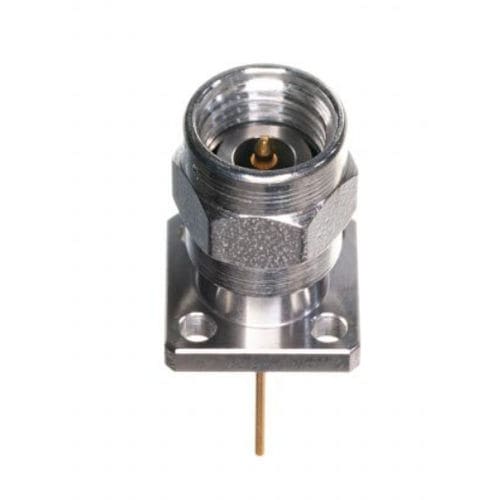

Connecteur type K 1011-16SF
RFcoaxialcarré

connecteur type K
connecteur type K
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
coaxial, type K
Forme
carré, hexagonal
Type de connexion
mâle, à bride, à visser
Matériau
en acier
Applications produit
de prise, pour sonde
Impédance

50 Ohm

Température de fonctionnement

Max: 135 °C
(275 °F)

Min: -55 °C
(-67 °F)

Description

Genre Homme Diamètre / longueur de la sonde .025 / .430 Fréquence (GHz) 18, 27, 36, 40 Montage bride à 4 trous Taille de la bride .375 SQ Diamètre du trou de la bride 0.067 Style Guide d'ondes Accessoires disponibles : -Broche de lancement et diélectrique -Goupille de lancement/onglet -Broche de lancement/onglet et diélectrique Électrique : -Sans mode jusqu'à 40,0 GHz -Faible VSWR oDC à 18,0 GHz ............1.10:1 max o18.0 à 40.0 GHz ...........1.15:1 max -Faible fuite RF _< -100 dB -Faible perte d'insertion Matériaux/Construction : -Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 -Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 -Capture du contact central : Capture rigide à deux billes avec Ultem 1000, conforme à la norme ASTM D5205 et KEL-F conforme à la norme ASTM D1430 -Interface du connecteur : Interface du connecteur : selon MIL-STD-348, Figs. 323-1 et 323-2 -Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Microwave Product Divison
