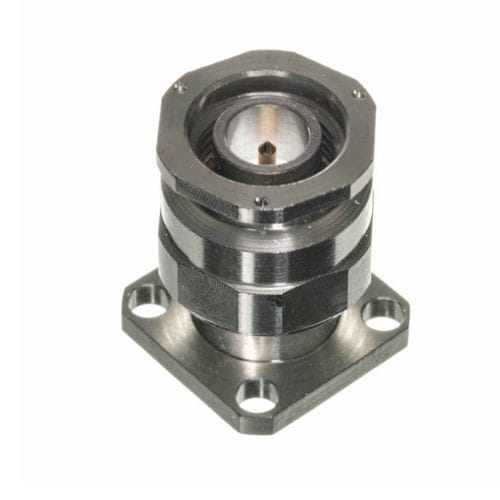

Connecteur de prise 411-01SF
RFTNCcarré

connecteur de prise
connecteur de prise
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
RF
Format
TNC
Forme
carré, hexagonal
Type de connexion
mâle, à bride, à visser
Matériau
en acier
Applications produit
de prise
Autres caractéristiques
hermétique
Impédance

50 Ohm

Température de fonctionnement

Max: 165 °C
(329 °F)

Min: -55 °C
(-67 °F)

Description

Série TNC Genre Mâle Diamètre de la broche acceptée .036 Joint hermétique disponible OUI Fréquence (GHz) 18 Montage bride à 4 trous Taille de la bride .687 SQ Diamètre du trou de la bride 0.125 Accessoires disponibles : -Goupille de lancement et diélectrique -Goupille de lancement/ongle -Goupille de lancement/onglet et diélectrique Électrique : -Sans mode jusqu'à 18,0 GHz -Faible VSWR : oDC à 18,0 GHz .........1.15:1 max -Faible fuite RF _< -100 dB -Faible perte d'insertion Matériaux/Construction : -Boîtier : Acier, alliage CRES UNS S30300 selon ASTM A582, passivé selon ASTM A967 -Contact : Cuivre au béryllium (BeCu), UNS C17300 selon ASTM B196, plaqué or selon MIL-G-45204 ou ASTM B488 -Diélectrique : PTFE vierge Fluorocarbone selon ASTM D1710 -Capture du contact central : Ultem 1000 haute température selon ASTM D5205 -Interface du connecteur : Interface du connecteur : selon MIL-STD-348, Figs. 313-1 et 313-2 -Anneau de mise à la terre en métal surélevé pour un contact métal sur métal à 360

---
