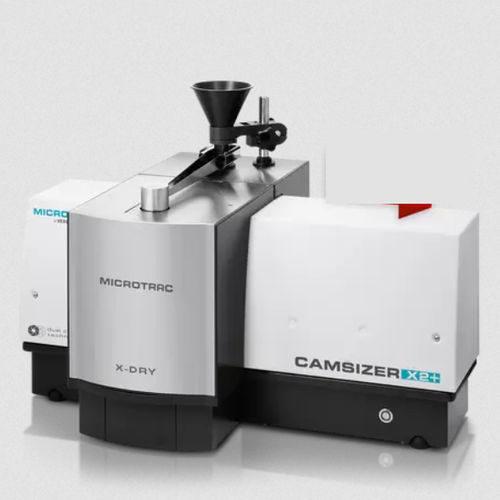

Granulomètre optique CAMSIZER® X2+

par analyse d'images dynamiquepar analyse d'images dynamiquepour l'industrie agroalimentaire

Présentation
Le CAMSIZER® X2+ est un analyseur de taille et de forme des particules basé sur l'analyse d'image dynamique (ISO 13322-2). Il associe une technologie à double caméra, des LED stroboscopiques ultra-lumineuses et des modules de dispersion interchangeables pour mesurer poudres, granulés et suspensions sur une plage allant de 0,9 µm à 8 mm. Le système capture et analyse des centaines de milliers à plusieurs millions d'images en 1–3 minutes, adapté à la R&D et au contrôle qualité.

Fonctions & caractéristiques clés

• Analyse de la taille et de la forme des particules de 0,9 µm à 8 mm (selon module)
• Haute résolution optique et cadence d'images élevée (> 420 images/s)
• Double caméra : ZOOM pour les fines particules et BASIC pour les grosses particules
• Analyse précise des distributions larges ou multimodales
• Détection et quantification des particules sur/sous-dimensionnées et des agglomérats
• Multiples options d'évaluation (modèles de taille, paramètres de forme, bibliothèque, évaluation image simple, etc.)
• Temps de mesure rapide (environ 1–3 minutes) et fort débit d'échantillons
• Système modulaire X-Change pour mesure en voie sèche et humide

Système modulaire X-Change
Le système X-Change propose trois modules de dispersion permettant d'adapter la méthode à l'échantillon :

• X-Jet (dispersion par air comprimé) : buse Venturi pour poudres ; pression réglable 0–460 kPa ; buses interchangeables pour étendre la plage de mesure.
• X-Flow (dispersion humide) : mesure en boucle fermée via cellule de verre avec ultrason et pompe intégrés ; milieux compatibles : eau, alcools, solvants organiques non polaires.
• X-Fall (dispersion par gravité) : mesure non destructive en chute libre pour échantillons sensibles ; récupération possible ; adapté jusqu'à 8 mm.

Principe de mesure et logiciel
La Dual Camera Technology enregistre les projections des particules avec deux caméras synchronisées (ZOOM et BASIC). Un algorithme dédié fusionne les données pour fournir des distributions de taille précises sur plus de trois décades. Le logiciel DIMENSIONS enregistre de nombreux paramètres par particule et offre des espaces de travail intuitifs, modèles de rapports, gestion des SOP, connectivité LIMS et option conforme 21 CFR Part 11.

Applications
Le CAMSIZER® X2+ est utilisé dans de nombreux secteurs pour caractériser des propriétés dépendant de la taille et de la forme des particules : poudres métalliques, produits chimiques, poudres et granulés pharmaceutiques, billes de verre, plastiques, fibres de bois, aliments (café, sel, sucre), matériaux de construction, abrasifs, sable, réfractaires, etc.

Caractéristiques techniques

• Principe de mesure : Analyse d'image dynamique (ISO 13322-2)
• Plage de mesure : 0,9 µm à 8 mm (global) ; X-Jet (air) : 0,9 µm–8 mm selon buse ; X-Fall (gravité) : 10 µm–8 mm ; X-Flow (humide) : 0,9 µm–1 mm
• Modes d'analyse : voie sèche et voie humide
• Temps de mesure : env. 1–3 minutes (selon statistique et mode)
• Caméras : 2 (Dual Camera Technology), chacune > 5,0 MPixel, > 420 images/s
• Volume d'échantillon : < 20 mg à 500 g (selon échantillon et mode)
• Largeur de l'aire d'analyse : ~350 mm²
• Résolution numérique : 0,9 µm par pixel
• Paramètres mesurés : taille (diamètres équivalents, longueur, diamètre moyen, etc.) et forme (rapport largeur/longueur, circularité, symétrie, convexité, compacité, etc., acc. ISO 9276-6)
• Dimensions (L x H x P) : env. 850 x 580 x 570 mm
• Poids (unité de mesure) : env. 50 kg
• Poste opérateur : Quad Core PC sous Windows 11, écran, clavier, souris, cartes d'interface, logiciel DIMENSIONS
