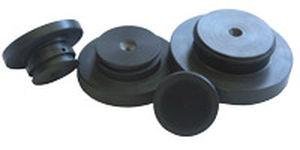

Palier à coussin d'air AB series

Le patin à coussin dair trouve désormais son utilisation dans de nombreux secteurs dapplication (machine de mesure, machine-outil, banc de contrôle, etc). Son succès est caractérisé par la précision, labsence de frottement, une bonne rigidité, la fiabilité, la suppression des vibrations et la possibilité de déplacer des poids importants avec peu deffort. On peut obtenir de très bons résultats en associant le coussin dair aux guidages en granit avec une précision de lordre du micron par mètre. Le patin à coussin dair est fabriqué en dimensions standards dune forme circulaire pour obtenir le meilleur rendement (possibilité de fabrication avec une forme rectangulaire mais le rendement par rapport à la superficie est considérablement réduit). Ce patin est réalisé en alliage daluminium avec un traitement anodisé dur. La surface de guidage est rodée et la bague percée pour le passage de lair est en céramique. Les deux versions standards sont: AB 0480/0486 PATIN A COUSSIN DAIR REGLABLE: il est monté et réglé avec une vis à pas fin agissant sur une bille dacier insérée dans un logement approprié usiné sur celui-ci. AB 0487/0493 PATIN A COUSSIN DAIR CONTRASTE: il est monté dans un logement spécialement conçu usiné généralement dans le chariot lui-même. Le patin contraste est toujours monté en opposition au patin réglable.
