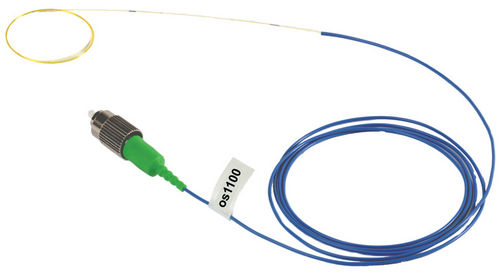

Capteur de déplacement linéaire os1100

sans contactà fibre optiqueà réseau de Bragg

Le râpage de Bragg de la fibre os1100 (FBG) est conçu pour l'usage dans des applications de sensation optiques de fibre. Il est un FBG simple centré dans une longueur de deux mètres de de fibre optique enduit par polyimide. Il peut être employé individuellement ou peut être épissé dans une rangée de beaucoup de FBGs. Les râpages de Bragg de fibre sont les éléments fondamentaux sur lesquels la plupart des sondes optiques de fibre sont basé. Un FBG est un réflecteur invisible à l'intérieur du noyau de la fibre qui est placée à une longueur d'onde spécifique de la lumière. Quand la fibre où le FBG est localisé est exposée à la contrainte ou à la température, le FBGs la longueur d'onde centrale décale à une longueur d'onde plus élevée ou inférieure. La direction et l'importance de le décalage est proportionnel au changement de la contrainte ou de la température. os1100s sont disponibles dans les douzaines des longueurs d'onde centrales distinctes. Employer différentes longueurs d'onde permet le multiplexage des douzaines de FBGs sur une fibre simple.
