contrôleur d'alimentation remplaçable à chaud / circuit intégré
MIC2588

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

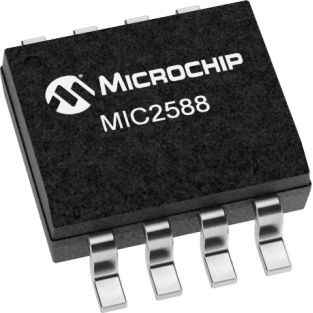

contrôleur d'alimentation remplaçable à chaud / circuit intégré contrôleur d'alimentation remplaçable à chaud / circuit intégré - MIC2588
{{requestButtons}}

Caractéristiques

  • Spécifications:

    circuit intégré, remplaçable à chaud

Description

Caractéristiques :
MIC2588 : Équivalent fonctionnel broche pour broche des LT1640/LT1640A/LT4250
Permet d'insérer et de retirer en toute sécurité des fonds de panier sous tension -48V (nominal)
Fonctionne de -19V à -80V
Fonction de disjoncteur électronique
Délai de 400µs intégré pour le "voyage de nuisance" (tFLT)
Courant de sortie maximal régulé en défauts

Aperçu des dispositifs

Résumé
Le MIC2588 et le MIC2594 sont des contrôleurs de remplacement à chaud à tension négative et à canal unique conçus pour répondre au besoin d'insertion et de retrait en toute sécurité des cartes de circuits imprimés dans les fonds de panier de systèmes haute tension "sous tension", tout en utilisant très peu de composants externes. Le MIC2588 et le MIC2594 sont chacun disponibles dans un boîtier SOIC à 8 broches et fonctionnent en conjonction avec un MOSFET externe à canal N pour lequel la commande de la grille est contrôlée pour fournir une limitation du courant d'appel et un contrôle du slew-rate de la tension de sortie. Une protection contre les surintensités est également prévue et comprend un seuil de surintensité programmable. En cas de surcharge de la sortie, une boucle de régulation à courant constant est engagée pour assurer que l'alimentation électrique du système maintient la régulation. Si une condition de défaut dépasse un délai de déclenchement de 400µs, le MIC2588 et le MIC2594 verrouilleront la sortie du disjoncteur et resteront à l'état d'arrêt jusqu'à la réinitialisation en activant soit la broche UV/OFF soit l'alimentation du circuit intégré. Un signal principal Power-Good est fourni pour indiquer que la tension de sortie du circuit de démarrage progressif se situe dans sa plage de sortie valide. Ce signal peut être utilisé pour activer un ou plusieurs modules de conversion DC-DC.

Ceci est une traduction automatique  (voir l’original en anglais)
