Kit d'évaluation de capteur eNDIRi²

pour émetteur infrarougepour détecteur de gazpour convertisseur de signal

Courte description
Le kit d'évaluation eNDIRi² est une plateforme tout-en-un pour l'évaluation et le prototypage d'émetteurs et de détecteurs infrarouges NDIR. Il rassemble une unité principale, des cartes d'interface/configuration, des composants IR assortis et un logiciel d'analyse pour accélérer les mesures, la sélection de composants et le développement de systèmes d'analyse de gaz.

Principaux points

• Prêt à mesurer : évaluation rapide des émetteurs et détecteurs IR
• Ensemble complet et coordonné de matériel, logiciel et composants IR
• Logiciel gratuit eNDRi² pour l'acquisition, l'analyse et la visualisation des données
• Applications : mesures industrielles, prototypage, R&D et formation
• Démarrage rapide : manuel et réglages préconfigurés pour mesures CO2

Domaines d'application

• Analyse de gaz industrielle : évaluation, sélection et tests comparatifs de composants
• Prototypage : intégration rapide et premiers tests fonctionnels des systèmes de mesure
• Recherche et développement : expériences en laboratoire et validation de concepts
• Formation et enseignement : démonstrations pratiques des principes de la mesure NDIR

Fonctionnalités

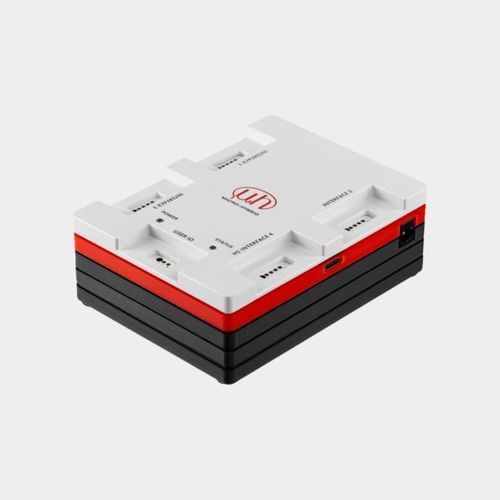

L'unité principale fournit l'alimentation, effectue le traitement du signal et communique avec un PC. Elle constitue la plate-forme de base pour les émetteurs, détecteurs et cartes config connectés.

• Interfaces : quatre prises pour interfaces détecteur et émetteur, dont un port compatible haute vitesse
• Alimentation : 5 V via USB ou 12 V via alimentation externe (recommandé pour des sorties d'émetteur plus élevées)
• Commande externe : prise en charge de sources d'horloge externes de 0,1 Hz à 100 Hz

Interfaces et cartes de configuration
Les interfaces et cartes de configuration adaptent les niveaux de signal et la synchronisation aux différents composants IR. Elles assurent un contrôle précis de la modulation et du conditionnement nécessaires à des mesures fiables et une intégration fluide avec l'unité principale.

Application eNDRi² (logiciel)
L'application eNDRi² contrôle les composants connectés, acquiert les données et propose des outils d'analyse et de visualisation.

• Gestion des composants : détection automatique des détecteurs et émetteurs
• Réglages : ajustement du gain, de l'offset et des fréquences de modulation
• Visualisation : quatre fenêtres oscilloscopes pour l'affichage temps réel des signaux
• Analyse avancée : options de filtrage (passe-bas, passe-haut, passe-bande) et calculs par formules
• Gestion des données : fichiers projet (*.ndir) et export des données de mesure au format CSV
• Mises à jour : vérification et installation automatiques des mises à jour de firmware

Installation et mise en service
Le manuel fournit des instructions pas à pas pour le montage matériel et l'installation du logiciel. Le kit inclut des paramètres préconfigurés et un guide de démarrage rapide pour les essais CO2. Les fiches techniques des composants sont disponibles dans la documentation produit.

Tarification (prix quantité)
Quantité | Prix
à partir de 1 | 0,00 €

Caractéristiques / Spécifications techniques

• Nom commercial : eNDIRi² evaluation kit
• Désignation constructeur : NDIR evaluation kit 2.0 | 7206.04-5.51
• ID produit : 1212
• Contenu type du kit : Unité principale, interfaces et cartes de configuration, émetteurs IR (compatibles JSIR340/JSIR350), détecteurs thermopiles (MTS2SENS, MTS4SENS), détecteurs pyroélectriques (MPS2SENS, MPS4SENS), cuve (cellule gaz fermée), alimentation, adaptateurs de prise, logiciel (eNDRi² app)
• Interfaces : 4 prises détecteur/émetteur (1x compatible haute vitesse)
• Options d'alimentation : 5 V via USB ou 12 V via alimentation externe (recommandé pour sorties d'émetteur plus élevées)
• Support d'horloge externe : 0,1 Hz à 100 Hz
• Fonctionnalités logicielles : 4 fenêtres oscilloscopes, options de filtrage, calculs par formules, export CSV, fichiers projet (*.ndir), mises à jour automatiques du firmware
• Applications typiques : analyse de gaz industrielle, prototypage, R&D, formation et enseignement
• Disponibilité : Disponible
• Indication de prix : à partir de 0,00 €
