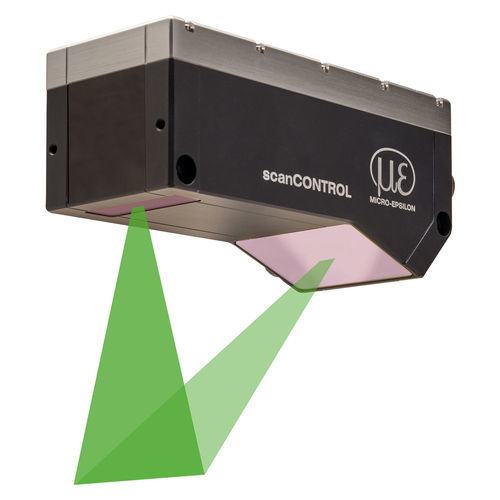

Scanner 3D scanCONTROL 8x00

de mesurepour inspectionpour inspection de soudure

Présentation
La série scanCONTROL 8x00 (modèles scanCONTROL 8500 / 8200) regroupe des scanners de profil laser conçus pour des mesures 2D de profil et des sorties 3D calibrées. Ces scanners associent une illumination Green Laser, des profils de classe 4K et une évaluation SMART 3D intégrée permettant la restitution de nuages de points 3D calibrés pour l’inspection en ligne et la supervision de processus.

Principales caractéristiques

• 4 224 points par profil pour la détection de détails
• Fréquence de mesure jusqu’à 25 000 000 points/s pour applications dynamiques
• Green Laser : meilleure stabilité du signal et faible bruit sur surfaces difficiles
• Évaluation SMART 3D intégrée dans le capteur (pas de contrôleur externe requis)
• Sortie des valeurs via PROFINET, EtherCAT, Ethernet/IP et Ethernet natif (UDP / Modbus TCP)
• Valid3D : export de nuages de points 3D calibrés via GigE Vision / GenICam

Scanner ultra-compact avec traitement embarqué
La série 8x00 présente un design ultra-compact avec traitement SMART 3D embarqué. Elle est pensée pour une intégration aisée en installations statiques et en montage robotique, et permet des opérations de mesure autonomes sans matériel de commande supplémentaire.

• Format ultra-compact
• Intégration facilitée (installation statique et utilisation robotisée)
• Stockage des programmes de mesure sur le capteur pour fonctionnement SMART autonome

Technologie Green Laser
La longueur d’onde optimisée du Green Laser réduit le bruit de mesure et améliore la répétabilité sur différents types de surfaces. Des temps d’exposition plus courts et une meilleure robustesse du signal élargissent les conditions d’application, notamment pour les surfaces réfléchissantes ou hétérogènes.

Nuages de points 3D calibrés (Valid3D)
Les appareils fournissent des nuages de points 3D calibrés (Valid3D) pour une évaluation 3D réelle. La sortie Valid3D via GigE Vision / GenICam permet le traitement dans des logiciels tiers ou des solutions d’intégration personnalisées.

Logiciel et fonctionnement SMART
Le logiciel 3DInspect permet la configuration et la création de programmes de mesure 2D/3D. Plus de 80 programmes de mesure standard sont disponibles (jeu, angle, hauteur de marche, etc.). Les programmes peuvent être stockés sur le scanner pour un fonctionnement SMART autonome et la sortie directe des valeurs vers PLC ou bus de terrain.

Préparation industrielle et options
La série 8x00 est conçue pour les environnements industriels et propose des options de refroidissement pour températures ambiantes élevées (radiateur passif, refroidissement actif avec ventilateur, solutions personnalisées). Plusieurs interfaces industrielles facilitent l’intégration aux systèmes d’automatisation.

Applications

• Automatisation du soudage : contrôle des jeux et inspection des cordons
• Production de batteries : alignement des cellules et contrôle de hauteur
• Contrôle d’assemblage : inspection des cordons d’adhésif et vérifications dimensionnelles
• Production électronique : inspection d’assemblage de PCB et surveillance de processus

Caractéristiques / spécifications techniques

• Série / modèles : scanCONTROL 8x00 (ex. 8500 / 8200)
• Points par profil : 4 224
• Fréquence de mesure maximale : jusqu’à 25 000 000 points/s
• Résolution : profils de classe 4K
• Technologie laser : Green Laser (longueur d’onde optimisée pour faible bruit)
• Évaluation intégrée : SMART 3D dans le capteur (pas de contrôleur externe)
• Interfaces / protocoles : PROFINET, EtherCAT, Ethernet/IP ; Ethernet natif (UDP / Modbus TCP)
• Sortie 3D : nuages de points calibrés (Valid3D) via GigE Vision / GenICam
• Programmes de mesure : >80 programmes 2D/3D embarqués ; stockage sur le capteur
• Options : refroidissement passif/actif/personnalisé pour températures élevées
• Utilisation typique : intégration statique, montage robotique, contrôle inline
