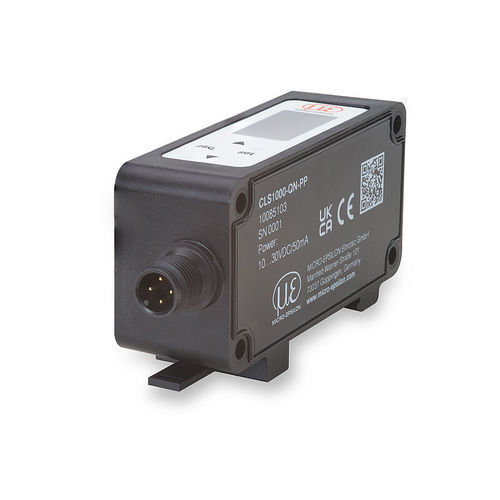

Capteur optique de lumière optoCONTROL CLS1000

pour environnements sévèresà sortie analogiqueà fibre optique

Présentation
L'optoCONTROL CLS1000 est un contrôleur industriel pour capteurs fibre optique, disponible en plusieurs variantes couvrant sorties de commutation, sorties sans potentiel, sorties tension et courant. Les modèles prennent en charge les sorties NPN, PNP et push‑pull et peuvent être fournis avec ou sans fonctionnalité de trigger.

Variantes disponibles

• CLS1000-QN : sorties de commutation antivalentes (Q / QN) pour sécurité en cas de rupture de câble.
• CLS1000-2Q : deux sorties de commutation réglables indépendamment avec seuils séparés.
• CLS1000-OC : sortie avec optocoupleur pour commutation sans potentiel et isolation galvanique.
• CLS1000-AU : sortie analogique tension (0 … 10 V, librement scalable) + sortie de commutation.
• CLS1000-AI : sortie analogique courant (0 … 20 mA ou 4 … 20 mA, scalable) + sortie de commutation.

Mise en service et configuration
La mise en service peut s'effectuer directement sur le contrôleur ou via teach‑in externe. Deux affichages numériques à 4 chiffres visualisent les étapes de programmation, les états et les valeurs consigne/réelle pour une configuration et un diagnostic rapides.

Fonctions principales et modes

• Méthodes d'apprentissage multiples : jusqu'à 7 pour QN/2Q/OC et jusqu'à 9 pour AU/AI, permettant la détection précise de structures très fines en mode réflexion ou transmission.
• Types de sortie commutables : NPN, PNP et push‑pull sélectionnables selon le câblage.
• Options de trigger : disponibles avec ou sans trigger ; plusieurs types de trigger pris en charge.

Notes sur les sorties analogiques

• AU : sortie tension 0 … 10 V, librement scalable servant de sortie d'intensité pour un traitement simple du signal.
• AI : sortie courant 0 … 20 mA ou 4 … 20 mA, librement scalable servant de sortie d'intensité ; inclut une sortie de commutation additionnelle.

Sécurité et isolation

• CLS1000-QN : sorties antivalentes assurant la sécurité contre la rupture de fil.
• CLS1000-OC : sortie optocouplée offrant commutation sans potentiel et isolation galvanique.

Téléchargements et installation
Fiches techniques et guides d'installation spécifiques à chaque modèle sont disponibles en téléchargement pour faciliter le choix et l'installation.

Caractéristiques techniques

• Famille de produits : optoCONTROL CLS1000
• Variantes : CLS1000-QN, CLS1000-2Q, CLS1000-OC, CLS1000-AU, CLS1000-AI
• Configurations de sortie : NPN, PNP, push‑pull commutables
• Sorties de commutation : QN = sorties antivalentes ; 2Q = deux sorties indépendantes ; OC = optocoupleur (sans potentiel)
• Sorties analogiques : AU = 0 … 10 V ; AI = 0 … 20 mA ou 4 … 20 mA
• Méthodes d'apprentissage : jusqu'à 7 (QN/2Q/OC), jusqu'à 9 (AU/AI)
• Interface utilisateur : deux affichages numériques 4 chiffres pour programmation, états et valeurs
• Application : contrôleur pour capteurs fibre optique en détection réflexion et transmission
