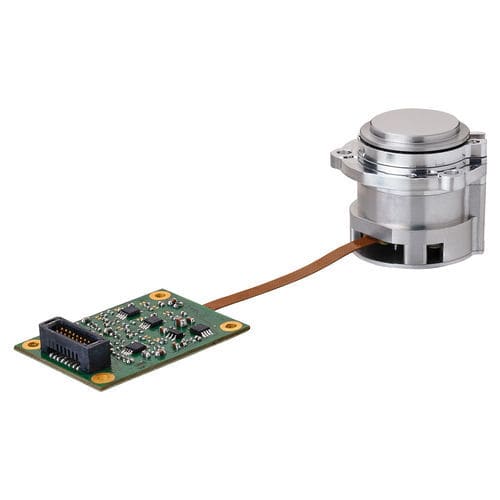

Miroir à déviation rapide tip-tilt FSM3000

rondplanen aluminium

Les miroirs de pilotage rapide (FSM) de Micro-Epsilon sont des miroirs inclinables miniaturisés utilisés pour la déviation précise des faisceaux lumineux ou laser. Les modèles FSM3000 allient une précision supérieure à un dynamisme maximal. Ils sont faciles à intégrer et très robustes, c'est pourquoi ils sont utilisés, entre autres, pour la communication par satellite dans l'espace. Un actionneur à bobine mobile puissant et des capteurs de courant de Foucault intégrés à haute résolution permettent des mouvements ultra-précis et un large angle d'inclinaison. Grâce à l'excellente qualité du miroir, le FSM répond aux normes optiques les plus strictes. Optimisé pour les grandes séries – idéal pour les applications dans l'industrie, l'optique et l'aérospatiale & défense. - Large angle d'inclinaison de ±1,5° - Haut dynamisme avec un comportement de contrôle exceptionnel jusqu'à 1,5 kHz - Grand miroir de précision (Ø 20 mm) avec haute réflectivité pour réduire les pertes optiques - Mesure de position à haute résolution 99,3% à 1550 nm). La conception du système, combinée à une technologie de capteur robuste, permet un positionnement stable du miroir qui est facile à ajuster, sans être influencé par l'environnement. Petit, léger et robuste Avec l'interaction parfaite entre les matériaux, le concept technologique et l'ingénierie des capteurs, tous les composants du FSM3000 sont extrêmement robustes. Les systèmes de miroirs inclinables rapides se distinguent également par une taille très compacte et ne pèsent que 55 grammes. Cela les rend non seulement faciles à intégrer, mais aussi extrêmement durables. Par exemple, ils peuvent résister aux chocs et vibrations importants lors d'un lancement de fusée pour satellites et sont très précis et fiables en orbite. Conception de système intelligente – facile à intégrer Les miroirs inclinables FSM3000 sont rapides et faciles à intégrer à la fois mécaniquement et électriquement. En plus de la petite taille et du faible poids, le câble intégré de l'électronique du capteur avec un connecteur à 16 broches et les trous de fixation latéraux simplifient l'installation mécanique. Le capteur ne nécessite que 5 V d'électricité et le système d'actionneur ne nécessite que 115 mW de puissance (à la déviation nominale maximale de 1,5°). Caractéristiques techniques / Spécifications - Large angle d'inclinaison : ±1,5° - Fréquence maximale : jusqu'à 2 kHz - Diamètre du miroir : 20 mm - Haute réflectivité : diélectrique > 99,3% à 1550 nm - Résolution de mesure de position : < 0,7 µrad - Poids : 55 grammes - Alimentation : 5 V (capteur), 115 mW (actionneur à déviation max) - Conception robuste pour les environnements aérospatiaux, de défense et industriels - Mouvement sans jeu, sans usure et synchronisé - Intégration mécanique et électrique facile
