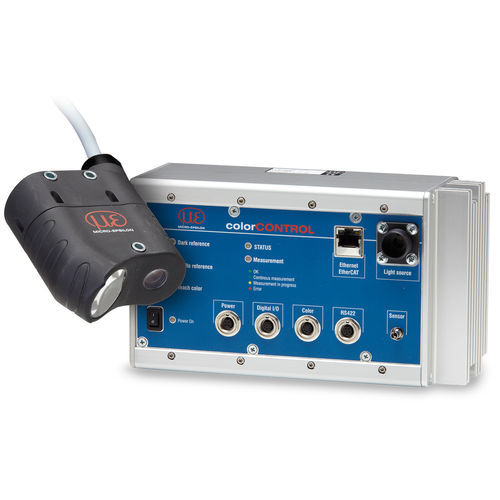

Spectrocolorimètre à grande vitesse colorCONTROL ACS7000

haute précision

Présentation Le colorCONTROL ACS7000 est un système de mesure colorimétrique spectral en ligne qui identifie les couleurs via le spectre de réflexion plutôt que par un simple comparatif à des valeurs de référence. Sa vitesse de mesure élevée le rend adapté à l'inspection en cours de production des couleurs et nuances, ainsi qu'à une utilisation en laboratoire et en R&D industrielle. Plusieurs variantes de capteurs (ACS1, ACS2, ACS3) couvrent un large éventail de géométries et de types d'objets.

Applications et capacités Conçu pour la mesure colorimétrique et de contraste en ligne à haute précision dans les procédés de revêtement, finition et applications liquides. Le système convient à la surveillance en production et aux environnements de laboratoire/R&D nécessitant une identification spectrale et une grande répétabilité. Le choix du capteur dépend de la géométrie de mesure, de la réflectivité de la surface et du fait que la cible soit auto-luminescente ou translucide.

Capteur standard ACS1 Le capteur standard ACS1 est destiné aux tâches de mesure courantes. L’émetteur et le récepteur sont disposés en géométrie 30°/0°, offrant une distance de travail de 50 mm. Un adaptateur optionnel permet des mesures tactiles.

• Distance de mesure : 50 mm
• Géométrie de mesure : 30° x:0°
• Spot de mesure : ø 9 mm

Capteur circulaire ACS2 Le capteur circulaire ACS2 est adapté aux surfaces structurées, très réfléchissantes et aux métaux brillants. Vingt-quatre optiques d’éclairage entourent l’optique de réception pour fournir une illumination uniforme, indépendante de la position angulaire de la cible. Deux versions ACS2 proposent différentes distances de mesure et tailles de spot.

• Distance de mesure : 28 mm / 27,5 mm / 28,5 mm
• Géométrie de mesure : 45°c:0°
• Spot de mesure : ø 5 mm / 3 x 2 mm / 9 mm

Capteur de transmission ACS3 Le capteur ACS3 est utilisé pour les objets auto-luminescents et transparents. Pour les cibles auto-luminescentes, seule l’unité réceptrice est requise ; pour les cibles transparentes, émetteur et récepteur sont utilisés en configuration transmission. L’ACS3 complète la famille ACS7000 pour les applications de transmission et auto-luminescence.

• Distance de mesure : jusqu’à 300 mm
• Géométrie de mesure : transmission / auto-luminescent
• Spot de mesure : ø 5 mm / ø 9 mm / 3 x 2 mm (selon configuration)

Fonctionnalités complémentaires Vitesse de mesure très élevée pour l’inspection en ligne ; prise en charge de plusieurs espaces colorimétriques, illuminants réglables et spectres de référence appris. Pilotage via navigateur web ; sorties et interfaces pour intégration en environnement d’automatisation.

Caractéristiques techniques

• Vitesse de mesure : max. 2 kHz
• Mesure sans contact
• Résolution couleur : ΔE ≤ 0,08 (5 nm)
• Espaces colorimétriques : XYZ ; L*a*b* ; L* u* v*
• Spectres de référence : 15 spectres appris
• Illuminants réglables : A, C, D65, D50, D75, E, F4, F7, F11
• Observateur standard : 2°, 10° (réglable)
• Interface d’exploitation : navigateur web
• Sorties / interfaces : Ethernet / EtherCAT, RS422, E/S numérique
