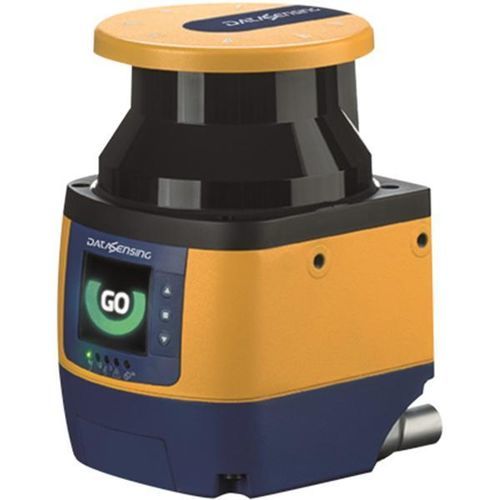

Tête de scanner laser 2D SLS10

haute précisionhaute performance

Présentation

• Presque 240 m2 surveillés en sécurité, 10 m sur 275°
• Dimensions (l,p,h) : 102 , 112,5, 152 mm
• Programmation facile avec interface graphique intuitive et universelle
• Filtration avancée de la poussière
• Connexion E/S avec câbles standards M12
• Jusqu'à 3 zones de sécurité simultanées
• 2 zones d'avertissement jusqu'à 40 m
• Jusqu'à 70 jeux de zones
• Capacités de détection sélectionnables : 30/40/50/60/70/120 mm
• Muting dynamique partiel
• Supports métalliques permettant orientation complète et remplacement rapide
• Protocole avancé de données de mesure
• Affichage graphique couleur pour surveillance et diagnostic
• Mesure de vitesse et de position avec entrée codeurs

Performances
Résolution angulaire : 0,1° .. 0,059°
Portée de sécurité (min) : 0,05 m
Portée de sécurité (max) [capacité de détection] : = 10 m
Portée d'avertissement (max) : 40 m
Rémission cible détectable : 1,8% … 1000%
Nb zones de sécurité simultanées (max) : 3
Nb zones d'avertissement simultanées (max) : 2
Nb jeux de zones (max) : 20 (avec connecteur M12-17 pôles) ; 70 (avec connecteurs M12-17 pôles + M12-8 pôles)
Nb jeux de points de référence (max) : 70
Temps de réponse max : Min 62 ms @5,5 m ; 84 ms @9 m ; 103 ms @10 m programmable
Zone de tolérance : 100 mm
Supplément pour rétro-réflecteurs sur le plan de balayage devant une zone de sécurité : 200 mm

Paramètres de sécurité
Type : 3 (EN ISO 13849-1)
SIL : 2 (IEC 61508)
Cat. : 3 (EN ISO 13849-1)
PL : d (EN ISO 13849-1)
TM (Mission Time) : 20 ans (EN ISO 13849-1)

Sorties
Entrée haute vitesse : 4
Nombre max d'entrées configurables : 12 (4 haute fréquence pour codeurs)
Nombre max E/S configurables : 4
Nombre max de sorties configurables : 2

Données électriques
Alimentation : 16,8 V <= Vdc <= 28,8 V
Consommation : 8 W @24 V, appareil seul, sans charge
Classe de protection : III (EN/IEC 61140)

Données mécaniques
Dimensions : 102 x 113 x 152 mm
Matériaux : Métal - Aluminium / PMMA
Boîtier : aluminium peint / PC
Fenêtre optique : PMMA

Communication
Interfaces réseau : Ethernet 10/100 Mbit/s

IHM/UI
Interfaces de configuration et de surveillance : DL Sentinel 5.0 (avec Optima Tune Technology)
Voyants LED : OSSD / Warning / Interlock

Données environnementales
Humidité : 15 ... 95 %
Indice de protection : IP 65 (EN 60529)
Température de fonctionnement : -10 ... 50 °C
Température de stockage : -20 ... 70 °C
Résistance aux vibrations : Selon IEC 61496-1 (4.3.3.1;4.3.3.2;5.4.4.1) Classe 3M7 (utilisation stationnaire) Classe 5M1 (installation sur véhicule terrestre)
Résistance aux chocs : Selon IEC 61496-1 (4.3.3.1;4.3.3.3;5.4.4.2) IEC 61496-3 (5.4.4) ; IEC 60068-2-75 Classe 3M7 (utilisation stationnaire) Classe 5M1 (installation sur véhicule terrestre)

Données optiques
Longueur d'onde laser : 905 nm
Mono/Couleur : 3 ns
Classe laser/Laserklass : CLASS 1 (EN 60825-1:2014)

Fonctions
Alarme générique : disponible
Alarme fenêtre propre : disponible
Activation muting : disponible
Muting : disponible
Override : disponible
Filtration poussière : disponible
EDM (External Device Monitoring) : disponible
Muting partiel : disponible
Pré-alarme (avertissement) : disponible
Protocole avancé de transfert de données : disponible
Réinitialisation (cycle de redémarrage) : disponible
Redémarrage manuel/automatique : disponible
Arrêt (mute) : disponible
Entrée codeur : disponible
Déclencheur externe au démarrage : disponible
Gestion codeur pour commutation de jeux de zones (vitesse et position) : disponible

Spécifications techniques

• Nom du produit : Enhanced Laser Sentinel SLS10
• Modèle / dénomination commerciale : SLS-M10-E-1708-E
• Code produit affiché sur la page : 958000035
• Surface surveillée : presque 240 m2 (10 m sur 275°)
• Capacité de détection sélectionnable : 30/40/50/60/70/120 mm
• Zones de sécurité : jusqu'à 3 simultanées
• Zones d'avertissement : jusqu'à 2 (jusqu'à 40 m)
• Jeux de zones : jusqu'à 70 (avec connecteurs spécifiés)
• Résolution angulaire : 0,1° .. 0,059°
• Temps de réponse (programmable) : de 62 ms à 103 ms selon distance
• Alimentation : 16.8 - 28.8 Vdc ; consommation 8 W @24 V (sans charge)
• Protection / Boîtier : IP65
• Plage de température de fonctionnement : -10 à 50 °C
• Matériaux : Métal - Aluminium / PMMA ; boîtier aluminium peint / PC ; fenêtre optique PMMA
• Réseau : Ethernet 10/100 Mbit/s
• IHM : Interface DL Sentinel 5.0 avec affichage graphique couleur
• Certifications de sécurité indiquées : UL, TUV, CE, UKCA
