platine rotative / d'inclinaison / 3 axes
ULTIMA® G series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur
platine rotative platine rotative - ULTIMA® G series
{{requestButtons}}

Caractéristiques

  • Orientation:

    rotatif, d'inclinaison

  • Nombre d'axes:

    3 axes

Description

Le support d'inclinaison à cardan ULTIMA® Série G offre trois axes de réglage de l'inclinaison et intègre le mécanisme breveté de Newport pour fournir un véritable mouvement de cardan

3-Axes d'inclinaison avec positionnement de la cardan
Adaptateurs pour optiques cubiques, rectangulaires et sphériques
Vis de réglage verrouillables 100 TPI

Caractéristiques
La conception à la cardan minimise la translation du faisceau
Cette monture à cardan a des axes de rotation qui se coupent au centre de la surface réfléchissante de l'optique, ce qui élimine la translation linéaire indésirable du faisceau pendant le réglage. Ceci est particulièrement important lorsque vous ne voulez pas allonger ou raccourcir la longueur de votre chemin optique après un ajustement. Ce montage de précision fournit un point de centre de rotation situé à 0,5 po. (12,7 mm) au-dessus de la surface de montage. Un troisième axe de rotation en lacet permet un réglage de précision sur une plage de ±5°, ce qui fait de l'UGP-1 une solution parfaite pour un alignement de précision de 1 po. (25,4 mm) ou prismes de séparation des faisceaux.

Montage de poteaux optiques
La monture UGP-1 comporte un trou de dégagement pour les filetages 8-32 ou M4 pour le montage sur un poteau optique. Le montage sur les socles optiques de la série PS comme indiqué est recommandé pour une stabilité optimale.

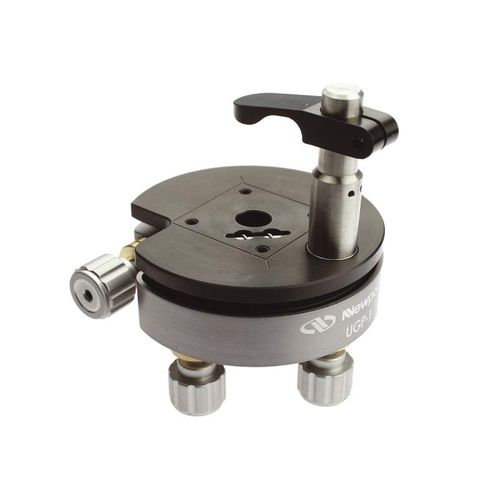

Modèle UGP-1 (piédestal optique PS-2 non inclus)
Mécanisme de verrouillage intégré
Une vis de réglage verrouillable de haute précision de 100 tpi entraîne chaque axe. Les boutons en aluminium sont brochés hexagonalement pour une utilisation optionnelle avec une clé Allen 5/64 (M2), afin d'augmenter la sensibilité de la position. Le bras de serrage réglable intégré offre une méthode sûre pour maintenir votre optique.

Monter plus que de simples prismes
Avec les adaptateurs UGP-KIT, vous pouvez monter des optiques rectangulaires, des optiques sphériques et des prismes plus petits de 1/2 po sur le support UGP-1.
